UA78L15ACD | Texas Instruments

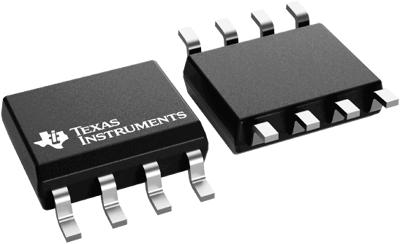

Spannungsregler, 2,6-15 V, 100 mA, positiv, SOIC-8, UA78L15ACD
Linearer Regler mit positiver Spannung, UA78L15ACD, Texas Instruments
Der lineare Festspannungsregler UA78L15ACD ist für eine breite Palette von Anwendungen ausgelegt. Der UA78L15ACD kann für die On-Card-Regelung verwendet werden, um die mit der Single-Point-Regelung verbundenen Rausch- und Verteilungsprobleme zu beseitigen. Der UA78L15ACD kann auch mit einem Power-Pass-Element verwendet werden, um einen Hochstrom-Spannungsregler herzustellen. Der UA78L15ACD-Regler kann einen Ausgangsstrom von bis zu 100 mA liefern. Außerdem benötigt der UA78L keinen externen Kondensator für einen stabilen Betrieb über den gesamten Laststrombereich. Die interne Strombegrenzung und die thermische Abschaltfunktion dieses Reglers schützen den Baustein vor Überlast. Für den Legacy-Chip ist der UA78L15ACD für den Sperrschichttemperaturbereich von 0°C bis +125°C ausgelegt.
Features
- Eingebaute Kurzschlussstrombegrenzung und thermischer Schutz
- Stabil ohne externe Komponenten
Anwendungen
- Motorische Antriebe
- Geräte
- Gebäudeautomation
- Durchflussmessgeräte
- Fabrikautomation und -steuerung
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | SMD | |
| Gehäuse | SOIC-8 | |
| Ausführung | fest | |
| Anzahl der Regler | 1 | |
| Eingangsspannungsbereich | 4,75-35 V | |
| Ausgangsspannungsbereich | 2,6-15 V | |
| Ausgangsstrom | 100 mA | |
| Polarität | positiv | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 125 °C |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423390 |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
