UA723CD | Texas Instruments
Spannungsregler, 2-37 V, 150 mA, positiv, SOIC-14, UA723CD
Bestellnr.: 70S1798
HTN:
UA723CD
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
0,7259 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
72,59 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
100 Stk.
0,7259 €

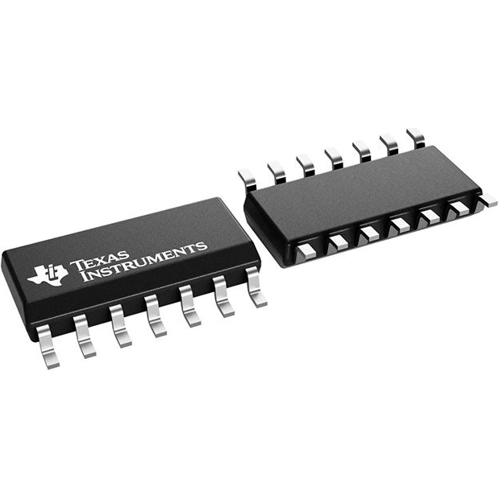

Einstellbarer linearer Spannungsregler, UA723CD, Texas Instruments
Der UA723CD ist ein präziser integrierter Spannungsregler mit hoher Welligkeitsunterdrückung, ausgezeichneter Eingangs- und Lastregelung, hervorragender Temperaturstabilität und geringem Standby-Strom. Die Schaltung besteht aus einem temperaturkompensierten Referenzspannungsverstärker, einem Fehlerverstärker, einem 150-mA-Ausgangstransistor und einem einstellbaren Ausgangsstrombegrenzer. Das Gerät ist für den Einsatz in positiven oder negativen Stromversorgungen als Serien-, Shunt-, Schalt- oder Floating-Regler ausgelegt. Für Ausgangsströme über 150 mA können zusätzliche Durchlasselemente angeschlossen werden, wie in den Abbildungen 4 und 5 dargestellt.
Features
- Einstellbare Strombegrenzungsfunktion
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | SMD | |
| Gehäuse | SOIC-14 | |
| Ausführung | einstellbar | |
| Anzahl der Regler | 1 | |
| Eingangsspannungsbereich | 9,5-40 V | |
| Ausgangsspannungsbereich | 2-37 V | |
| Ausgangsstrom | 150 mA | |
| Polarität | positiv | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 70 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
| Zolltarifnummer | 85423990 |
| MSL | MSL 1 |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
