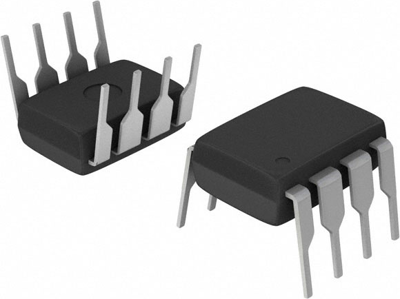

Zweifacher nicht invertierender Stromtreiber, UC3708N, Texas Instruments

Der UC3708N ist ein Hochgeschwindigkeits-Hochspannungs-Leistungstreiber, der in einem Schottky-Prozess entwickelt wurde, um eine effiziente Schnittstelle zwischen Steuerschaltungen und Hochleistungs-Schaltgeräten, insbesondere Leistungs-MOSFETs, zu schaffen. Der UC3708N arbeitet über einen weiten Versorgungsbereich von 5 V bis 35 V und verfügt über zwei unabhängige Treiberkanäle. Jeder Eingang (A und B) ist sowohl mit TTL- als auch mit CMOS-Logikpegeln kompatibel und kann Eingangsspannungen bis zur Versorgungsspannung (VIN) vertragen. Jeder Ausgang kann bis zu 3 A aufnehmen oder abgeben, sofern die Verlustleistungsgrenzen nicht überschritten werden.

Die beiden Ausgänge können unabhängig voneinander über ihre jeweiligen Eingänge betrieben werden, oder sie können mit einer von zwei Steuerungsmethoden gleichzeitig auf Low gezwungen werden: Anlegen eines digitalen High-Signals an den Shutdown-Anschluss oder Ziehen des Enable-Anschlusses auf Low. Die Shutdown-Funktion schaltet nur die Ausgänge ab, während die Enable-Funktion den gesamten Baustein in einen Unterspannungs-Lockout-Modus versetzt und so den Stromverbrauch um bis zu 90 % reduziert. Bei Unterspannung oder Deaktivierung (wenn der Enable-Pin auf Low gehalten wird), gehen die Ausgänge in einen selbstauslösenden Niederspannungszustand über, um einen sicheren Betrieb zu gewährleisten.

Features

• Thermische Abschaltung und Unterspannungsschutz
• Hochgeschwindigkeits-Power-MOSFET-kompatibel
• Effizienter Hochfrequenzbetrieb
• Geringe Querleitungsstromspitzen
• Enable- und Shutdown-Funktionen
• Breiter Eingangsspannungsbereich
