SN75182N | Texas Instruments

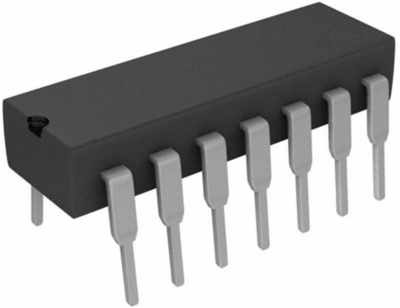

Gate Treiber IC, Receiver, PDIP-14, SN75182N
Dualer Differentialleitungsempfänger, SN75182N, Texas Instruments
Der SN75182N ist ein dualer differentieller Leitungsempfänger, der für die Erfassung kleiner Differenzsignale bei großem Gleichtaktrauschen ausgelegt ist. Diese Bausteine liefern TTL-kompatible Ausgangssignale in Abhängigkeit von der Polarität der differentiellen Eingangsspannung. Der Frequenzgang jedes Kanals kann einfach durch einen einzigen externen Kondensator gesteuert werden, um Immunität gegen differentielle Rauschspitzen zu gewährleisten. Der Ausgang geht auf einen hohen Pegel, wenn die Eingänge offen geschaltet sind. Ein Strobe-Eingang (STRB) ist vorgesehen, der bei niedrigem Pegel den Empfänger deaktiviert und den Ausgang auf einen hohen Pegel zwingt.
Features
- Einzelne 5-V-Versorgung
- Differentialleitungsbetrieb
- Zwei Kanäle
- TTL-Kompatibilität
Anzahl der Kanäle | 2 | |
Ausführung | Receiver | |
Ausgangsspannungsbereich | 4,5-5,5 V | |
Gehäuse | PDIP-14 | |
Montage | THT |
Ursprungsland | MX |
Zolltarifnummer | 85423390 |
MSL | MSL 1 |
Originalverpackung | Stange mit 25 Stück |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Nein |
Substanz Beschreibung | Blei |
