TLC7225CDW | Texas Instruments

Digital-Analog-Wandlers, TLC7225CDW, Texas Instruments

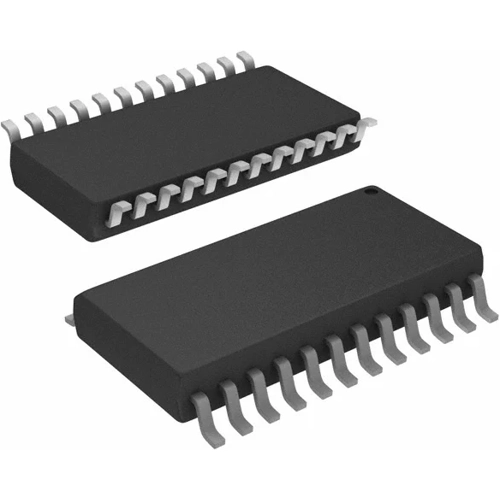

Der TLC7225CDW ist ein vierfacher 8-Bit-Digital-Analog-Wandler (DAC) mit Spannungsausgang, Ausgangspufferverstärkern und integrierter Schnittstellenlogik mit doppelter Registerpufferung. Jeder DAC verfügt über einen eigenen On-Chip-Latch. Die Daten werden über einen gemeinsamen 8-Bit-TTL/CMOS-kompatiblen (5 V) Eingangsport an einen ausgewählten Latch übertragen. Die Steuereingänge A0 und A1 wählen aus, welcher DAC geladen wird, wenn WR\ auf Low geht. Nur die in den DAC-Registern gespeicherten Daten bestimmen die analogen Ausgänge. Durch die doppelte Registerpufferung können alle vier DAC-Ausgänge gleichzeitig über die LDAC\-Steuerung aktualisiert werden. Alle Logikeingänge sind mit TTL- und CMOS-Pegeln kompatibel, und die Steuerlogik ist schnell genug für die meisten 8-Bit-Mikroprozessoren. Jeder DAC verfügt über einen Ausgangsbuffer, der bis zu 5 mA liefern kann. Der TLC7225CDW arbeitet mit Eingangsreferenzspannungen von 2 V bis VDD - 4 V für den Dual-Versorgungsbetrieb. In der Spannungsmoduskonfiguration kann das Gerät auch mit einer einzigen Versorgungsspannung mit einer Referenz von 10 V betrieben werden.

Features

• Direkter bipolarer Betrieb ohne externen Pegelumsetzerverstärker
• Mikroprozessor-kompatibel
• TTL/CMOS-kompatibel
• Einzelversorgung Possible
• Simultane Aktualisierungsfunktion
• Binäreingabe-Codierung

Anwendungen

• Prozesssteuerung
• Automatische Prüfgeräte
• Automatische Kalibrierung großer Systemparameter, z. B. Verstärkung/Offset
