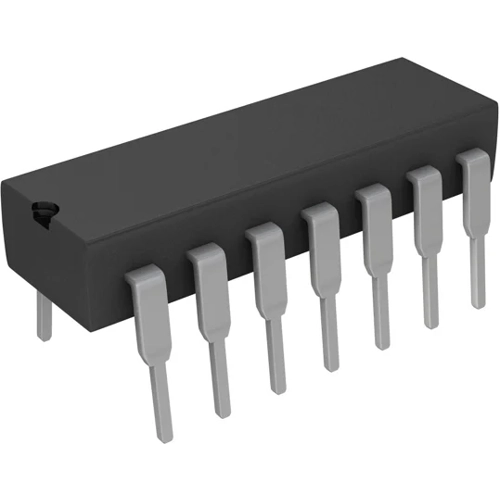

TLC5620CN | Texas Instruments

Digital-Analog-Wandlers, TLC5620CN, Texas Instruments

Der TLC5620CN ist ein vierfacher 8-Bit-Digital-Analog-Wandler (DAC) mit Spannungsausgang und gepufferten (hochohmigen) Referenzeingängen. Er erzeugt eine Ausgangsspannung, die entweder das Ein- oder Zweifache der Referenzspannung zu GND beträgt und monoton ist. Das Gerät wird mit einer einzigen 5-V-Versorgung betrieben und verfügt über einen Power-On-Reset für wiederholbare Startbedingungen. Die digitale Steuerung erfolgt über eine einfache dreidrahtige CMOS-kompatible serielle Schnittstelle, wodurch der Anschluss an die meisten Mikroprozessoren und Mikrocontroller vereinfacht wird. Das 11-Bit-Befehlswort besteht aus acht Datenbits, zwei DAC-Auswahlbits und einem Bereichsbit, das zwischen dem ×1- oder ×2-Ausgangsbereich wählt. Die DAC-Register sind doppelt gepuffert, sodass neue Werte geladen und dann über die LDAC-Steuerung gleichzeitig auf allen Ausgängen aktualisiert werden können. Digitale Schmitt-Trigger-Eingänge sorgen für eine hohe Störfestigkeit.

Features

• Serielle Schnittstelle
• Hochohmige Referenzeingänge
• Simultane Aktualisierungsfunktion
• Interner Einschalt-Reset
• Geringer Stromverbrauch
• Halbgepufferte Ausgabe

Anwendungen

• Programmierbare Spannungsquellen
• Digital gesteuerte Verstärker/Dämpfungsglieder
• Mobile Kommunikation
• Automatische Prüfgeräte
• Prozessüberwachung und -steuerung
• Signalsynthese
