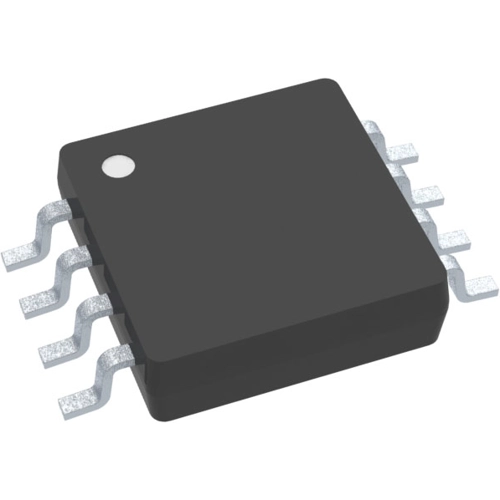

DAC8551IADGKT | Texas Instruments

Digital-Analog-Wandler, DAC8551IADGKT, Texas Instruments

Der DAC8551 ist ein kleiner, stromsparender 16-Bit-Digital-Analog-Wandler (DAC) mit Spannungsausgang. Er ist monoton, bietet eine gute Linearität und minimiert unerwünschte Code-zu-Code-Transientenspannungen. Der DAC8551 verwendet eine vielseitige 3-Draht-Seriellschnittstelle, die mit einer Taktrate von bis zu 30 MHz arbeitet und mit einer Standard-SPI™-, QSPI™-, Microwire™- und DSP-Schnittstelle (Digital Signal Processor) kompatibel ist. Der DAC8551 benötigt eine externe Referenzspannung, um seinen Ausgangsbereich einzustellen. Der DAC8551 verfügt über eine Power-On-Reset-Schaltung, die sicherstellt, dass der DAC-Ausgang bei 0 V hochfährt und dort bleibt, bis ein gültiger Schreibvorgang auf das Gerät erfolgt. Der DAC8551 verfügt über eine über die serielle Schnittstelle zugängliche Abschaltfunktion, die den Stromverbrauch des Geräts bei 5 V auf 200 nA reduziert. Durch den geringen Stromverbrauch im Normalbetrieb eignet sich dieses Gerät ideal für tragbare, batteriebetriebene Geräte. Der Stromverbrauch beträgt 0,38 mW bei 2,7 V und reduziert sich im Abschaltmodus auf weniger als 1 μW.

Features

• Einschalt-Reset auf Null
• Low-Power-Seriellschnittstelle mit Schmitt-Trigger-Eingängen
• On-Chip-Ausgangs-Pufferverstärker mit Rail-to-Rail-Betrieb
• Abschaltfunktion
• Binäreingabe
• SYNC-Unterbrechungsfunktion

Anwendungen

• Prozesssteuerung
• Datenerfassungssysteme
• Geschlossene Servosteuerung
• PC-Peripheriegeräte
• Tragbare Messgeräte
• Programmierbare Dämpfung
