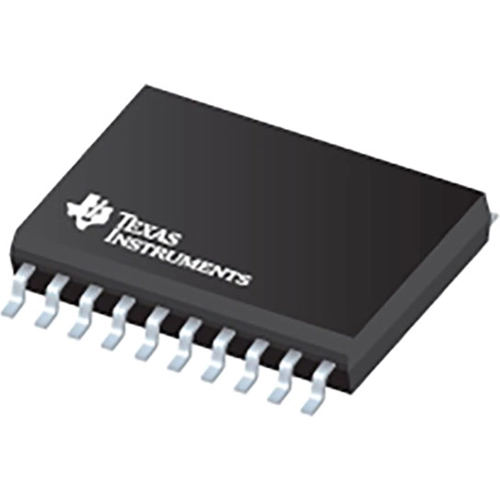

ULN2803CDWR | Texas Instruments
Darlington Transistor Array, NPN, 500 mA, 50 V, SMD, SOIC-20, ULN2803CDWR
Bestellnr.: 70S1804
HTN:
ULN2803CDWR
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
0,7854 € *
Verfügbar in 5 Tagen: 19.400 Stk. - bei Bestellung heute
Gesamtpreis:
19,64 € *
Preisstaffel
Anzahl
Preis pro Einheit*
25 Stk.
0,7854 €
100 Stk.
0,7378 €
250 Stk.
0,6902 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
Darlington-Transistor-Anordnung, ULN2803CDWR, Texas Instruments
Das Gerät ULN2803CDWR ist ein 50-V-Darlington-Transistor-Array mit 500 mA. Das Gerät besteht aus acht NPN-Darlington-Paaren, die über Hochspannungsausgänge mit gemeinsamen Kathoden-Klemmdioden zum Schalten induktiver Lasten verfügen. Der Kollektorstrom jedes Darlington-Paares beträgt 500 mA. Die Darlington-Paare können für eine höhere Strombelastbarkeit parallel geschaltet werden. Zu den Anwendungsbereichen zählen Relaistreiber, Hammertreiber, Lampentreiber, Displaytreiber (LED und Gasentladung), Leitungstreiber und Logikpuffer.
Features
- Ausgangs-Klemmen-Dioden
- Eingänge, die mit verschiedenen Arten von Logik kompatibel sind
Anwendungen
- Fabrikautomation und -steuerung
- Gebäudeautomation
- IP-Netzwerkkamera
- HVAC-Ventil und Stellantriebsteuerung
- Relais-, Magnet- und Lampenansteuerung
- Ansteuerung von Schrittmotoren
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | SMD | |
| Gehäuse | SOIC-20 | |
| Ausführung | NPN | |
| Kollektorstrom | 500 mA | |
| max.Spannung zwischen Kollektor und Emitter Vceo | 50 V | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 85 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
| Zolltarifnummer | 85423990 |
| MSL | MSL 1 |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
