100024533 | Telegärtner

Koaxial-Adapter, 50 Ω, 7/16-Stecker auf N-Buchse, gerade, 100024533

Bestellnr.: 80F1519
EAN: 4018359334390
HTN:
100024533
J01122B0010
Herstellerserien: COAX
Telegärtner

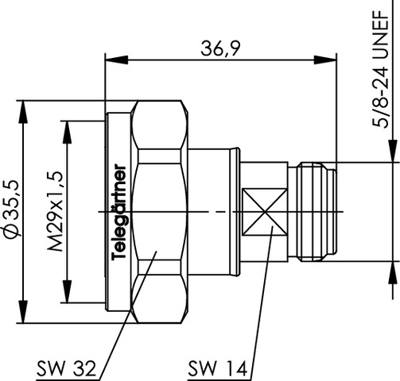

default L

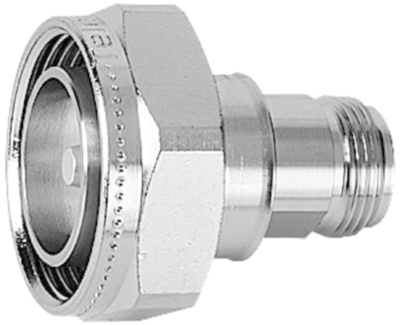

front L
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
88,2147 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 1 Woche **
Gesamtpreis:
88,21 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
1 Stk.
88,2147 €

Koaxial-Adapter, J01122B0010, Telegärtner

7/16-Stecker auf N-Buchse

Die Serie 7-16 (DIN) sind weit verbreitete koaxiale Steckverbindungen im Mobilfunkbereich. Diese unempfindlichen Steckverbindungen verfügen über einen Schraubverschluss und sind wasserdicht. Sie können je nach Ausführung bis zu einer Frequenz von 7.5 GHz eingesetzt werden. Die Steckverbindungen der Serie 7-16 haben einen Wellenwiderstand von 50 Ω. Steckverbindervarianten gibt es für flexible, Semi-Flex-, Semi-Rigid- und Wellmantelkabel. Kabel werden durch Löten, Crimpen oder Klemmen angeschlossen. Diese Steckverbindungen werden insbesondere im Mobilfunk eingesetzt. Darüber hinaus werden sie auch für Testzwecke verwendet, bei denen Vibrations- und Witterungsbeständigkeit gefordert ist. Die spezielle Konstruktion der 7-16 Steckverbinder gewährleisten hervorragende Ergebnisse bei Rückflussdämpfung (VSWR) und Intermodulationsfestigkeit. 7-16 Steckverbindungen sind für die Übertragung von hohen Leistungen bei hohen Frequenzen geeignet.

EIGENSCHAFTEN

  • 7/16 (m)/N (f)
  • Rückflussdämpfung 45dB/1GHz; 35dB/4GHz; 32dB/6GHz
  • Max. Frequenz 8 GHz
  • Steckzyklen ≥ 500

Technische Daten

  • Bauform: gerade
  • Impedanz: 50 Ω
Technische Daten
Bauform gerade
Impedanz 50 Ω
Steckverbinder (Ausgang) N-Buchse
Steckverbinder 7/16-Stecker
Logistik
Ursprungsland DE
Zolltarifnummer 85369095
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Nein
Substanz Beschreibung Blei
