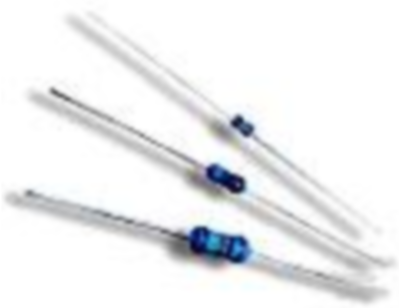

Das Widerstandselement besteht aus einer dünnen Schicht einer Nickel-Chrom-Legierung, die auf ein Keramikelement mit hoher Wärmeleitfähigkeit aufgedampft ist. Die Endkappen aus Metall werden mit Gewalt auf das Element aufgesetzt, bevor es auf den Wert gewickelt wird. Verzinnte Kupferdrähte werden an die Endkappen geschweißt und die Bauteile anschließend beschichtet. Auf eine Schicht Phenolharz folgen drei Schichten Epoxidharz. Es wird auf Wert und Toleranz geprüft.
FEATURES
Technische Daten
ohmscher Widerstand | 220 Ω | |
Ausführung | Dünnschichtwiderstand | |
Bauform | axial | |
Durchmesser | 2.3 mm | |
Isolationsspannung | 350 V | |
Länge | 6.2 mm | |
Leistung | 0.6 W | |
max. Temperatur | 155 °C | |
min. Temperatur | -55 °C | |
Montage | THT | |
Toleranz | ±1 % | |
Temperaturkoeffizient | ±50 ppm/K |
Ursprungsland | DE |
Zolltarifnummer | 85332100 |
Originalverpackung | Ammopack mit 4.000 Stück |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
