ACM4520-142-2P-T000 | TDK

Name: Gleichtaktfilter, 100 MHz, 1.5 A, 50 V (DC), 50 VDC, 2.5 µH, SMD, ACM4520-142-2P-T000
Brand: TDK
SKU: 46D6718
Availability: OutOfStock

Gleichtaktfilter, 100 MHz, 1.5 A, 50 V (DC), 50 VDC, 2.5 µH, SMD, ACM4520-142-2P-T000

Bestellnr.: 46D6718

EAN: 4099889063783

HTN:

ACM4520-142-2P-T000

Herstellerserien: ACM

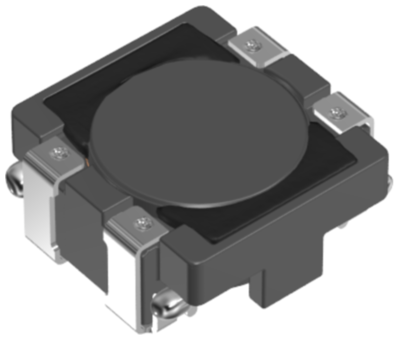

ACM4520-142-2P-T000 TDK Entstörfilter Bild 2

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Ausführung Gleichtaktfilter

max. Frequenz 100 MHz

Nennspannung (DC) 50 V

Nennstrom 1.5 A

Download Datenblatt Technische Daten

Einzelpreis (€ / Stk.)

0,833 € *

Standardlieferzeit ab Hersteller beträgt: Auf Anfrage

Gesamtpreis:

666,40 € *

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

Gleichtaktfilter, ACM4520-142-2P-T000, TDK

Der ACM4520-142-2P-T000 ist ein Gleichtaktfilter für Hochgeschwindigkeits-Differenzsignalleitungen und allgemeine Differenzsignalleitungen.

Features

Verkleinerter gewickelter Chip-Gleichtaktfilter, der die erforderlichen Gleichtaktfiltereigenschaften beibehält
Die Impedanz im Differentialmodus wird unterdrückt, so dass es praktisch keine Auswirkungen auf Hochgeschwindigkeitssignale gibt.
Es gibt einen Zweileitertyp und einen Dreileitertyp, so dass sie für verschiedene Schaltungen und Geräusche verwendet werden können
Betriebstemperaturbereich: -40 bis +85°C

Anwendungen

Gleichtaktrausch-Gegenmaßnahme für Hochgeschwindigkeits-Differenzsignale, bei denen die Beeinflussung des Signals ein Problem darstellt
USB-Anschluss für PCs und Peripheriegeräte
LCD-Bedienfeld LVDS- und Panel Link-Leitungen

Technische Daten

Filter	Merkmal	Wert
	integrierter Schalter	Nein
	Mit Sicherung	Nein
	min. Temperatur	-40 °C
	Anzahl der Phasen	1
	Anschluss	SMD
	max. Frequenz	100 MHz
	ohmscher Widerstand	1.4 Ω
	Nennspannung (DC)	50 V
	max. Temperatur	85 °C
	Ausführung	Gleichtaktfilter
	Bemessungsspannung	50 VDC
	Nennstrom	1.5 A
	Induktivität pro Leitung	2.5 µH
