ACM2520-801-3P-T002 | TDK
Gleichtaktfilter, 100 MHz, 150 mA, 20 V (DC), 20 VDC, 2 µH, Flachstecker 6,3 mm, ACM2520-801-3P-T002
Nicht geeignet für Neudesigns
Einzelpreis (€ / Stk.)
0,4760 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
952,00 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
2000 Stk.
0,4760 €

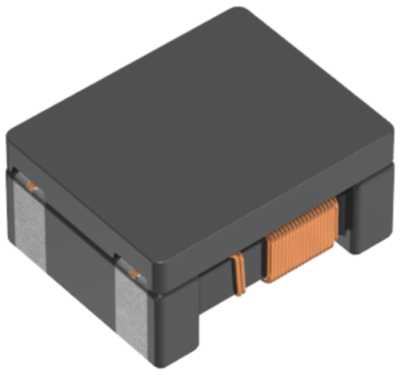

Entstörfilter, ACM2520-801-3P-T002, TDK
Features
- Verkleinerter gewickelter Chip-Gleichtaktfilter, der die erforderlichen Gleichtaktfiltereigenschaften beibehält
- Die Impedanz für Gleichtaktstörungen kann 1000Ω [100MHz] löschen und hat eine ausgezeichnete EMV-Unterdrückung
- Die Impedanz im Differenzmodus wird unterdrückt, so dass es praktisch keine Auswirkungen auf Hochgeschwindigkeitssignale gibt.
- Es gibt einen zweizeiligen und einen dreizeiligen Typ, so dass sie für verschiedene Schaltungen und Rauschen verwendet werden können.
- Betriebstemperaturbereich: -40 bis +85 °C
Anwendungen
- Gegenmaßnahme gegen Gleichtaktstörungen bei Hochgeschwindigkeits-Differenzsignalen, bei denen ein Einfluss auf das Signal von Bedeutung ist
- USB-Leitung für PCs und Peripheriegeräte
- IEEE1394-Leitungen und ETHERNET-Leitungen für PCs, STBs usw.
- LCD-Panel-LVDS- und Panel-Link-Leitungen
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| integrierter Schalter | Nein | |
| Mit Sicherung | Nein | |
| min. Temperatur | -40 °C | |
| Anschluss | Flachstecker 6,3 mm | |
| max. Frequenz | 100 MHz | |
| ohmscher Widerstand | 1.6 Ω | |
| Nennspannung (DC) | 20 V | |
| max. Temperatur | 85 °C | |
| Ausführung | Gleichtaktfilter | |
| Bemessungsspannung | 20 VDC | |
| Nennstrom | 150 mA | |
| Induktivität pro Leitung | 2 µH |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Originalverpackung | Rolle mit 2.000 Stück |
| Ursprungsland | JP |
| Zolltarifnummer | 85363010 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
