ACM2520-102-2P-T002 | TDK

Gleichtaktfilter, 100 MHz, 200 mA, 20 V (DC), SMD, ACM2520-102-2P-T002

Bestellnr.: 46D6713
EAN: 4099889063738
HTN:
ACM2520-102-2P-T002
Herstellerserien: ACM

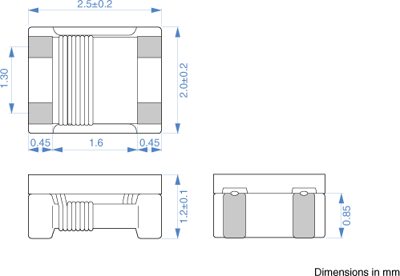

ACM2520-102-2P-T002 TDK Entstörfilter Bild 1

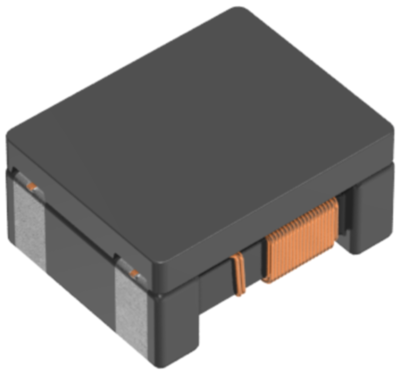

ACM2520-102-2P-T002 TDK Entstörfilter Bild 2
ACM2520-102-2P-T002 TDK Entstörfilter Bild 3

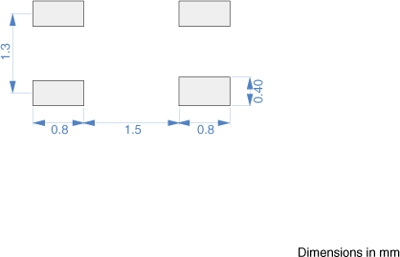

ACM2520-102-2P-T002 TDK Entstörfilter Bild 4
Abbildung kann abweichen

Nicht geeignet für Neudesigns

Einzelpreis (€ / Stk.)
0,4760 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
952,00 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
2000 Stk.
0,4760 €

Gleichtaktfilter, ACM2520-102-2P-T002, TDK

Der ACM2520-102-2P-T002 ist ein Gleichtaktfilter für Hochgeschwindigkeits-Differenzsignalleitungen und allgemeine Differenzsignalleitungen.

Features

  • Verkleinerter gewickelter Chip-Gleichtaktfilter, der die erforderlichen Gleichtaktfiltereigenschaften beibehält
  • Die Impedanz im Differentialmodus wird unterdrückt, so dass es praktisch keine Auswirkungen auf Hochgeschwindigkeitssignale gibt.
  • Es gibt einen Zweileitertyp und einen Dreileitertyp, so dass sie für verschiedene Schaltungen und Geräusche verwendet werden können
  • Betriebstemperaturbereich: -40 bis +85°C

Anwendungen

  • Gleichtaktrausch-Gegenmaßnahme für Hochgeschwindigkeits-Differenzsignale, bei denen die Beeinflussung des Signals ein Problem darstellt
  • USB-Anschluss für PCs und Peripheriegeräte
  • LCD-Bedienfeld LVDS- und Panel Link-Leitungen
Technische Daten
Filter Merkmal Wert
integrierter Schalter Nein
Mit Sicherung Nein
min. Temperatur -40 °C
Anschluss SMD
max. Frequenz 100 MHz
ohmscher Widerstand 0.9 Ω
Nennspannung (DC) 20 V
max. Temperatur 85 °C
Ausführung Gleichtaktfilter
Nennstrom 200 mA
Logistik
Merkmal Wert
Originalverpackung Rolle mit 2.000 Stück
Zolltarifnummer 85363010
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
