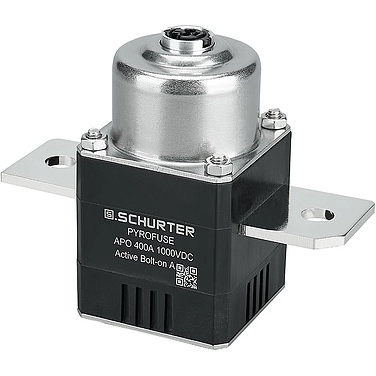

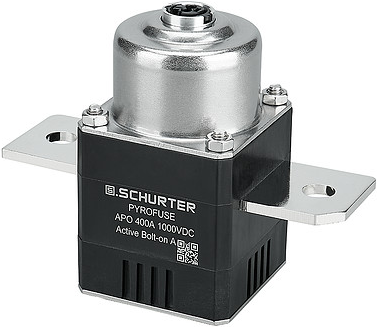

SCHURTER APO Pyro-Sicherung für aktive Sicherheit in Hochvolt-Systemen.
Hohe Sicherheit und Zuverlässigkeit, mechanische Vibrations- und Stossfestigkeit. Geeignet für Elektrofahrzeuge (EVs), Elektrische Systeme konventioneller Fahrzeuge, Ladeinfrastruktur, Photovoltaik (PV) & Energiespeichersysteme (ESS), Energie im Haushalt, Elektrische Speicherbehälter, Brennstoffzellentechnologien, Luft- und Raumfahrt (einschliesslich eVTOL).
- Sicherheitsvorrichtung, die durch ECU/BMS ausgelöst wird.
- Den Hauptstromkreis aktiv über ein Auslösegerät abschalten.
- Um den Batteriestromkreis bei ungewöhnlichen Bedingungen wie Kurzschlüssen oder Kollisionen zu unterbrechen.
Nennspannung: 1000 VDC
Nennstrom: 400 A
Ausschaltvermögen: 1000 VDC/16 kA/20 µH
Innenwiderstand (@20 °C): ≤50 µΩ (vor Abschaltung) , ≥10 MΩ (nach Trennung)
Zündwiderstand: ≥1.7 Ω, ≤2.5 Ω
Auslösestrom: ≥1.75 A /0.5 ms oder ≥1.2 A/2 ms
Kein Auslösestrom: ≤0.4 A /≤ 10 s oder ≤5 A /≤0.5 µs
Überwachungsstrom: < 100 mA
Montage: Bolt-on A
Zulässige Umgebungstemp.: -40 °C bis 105 °C
Material Gehäuse: PA6
Material Anschlüsse: Kupferlegierung, verzinnt
Einzelgewicht: < 300 g
Lagerbedingungen: -40 °C bis 65 °C, max. 70% r.F. @ 40 °C, max. 80% r.F. @ 30 °C, max. 90% r.F. @ 20 °C
Vibrationsbeständigkeit: AK-LV 124
Stromfestigkeit: 400 A Dauerstrom @ 85 °C (bei einer Stromschiene ≥120 mm²)
Aktionszeit: <2 ms
Mechanischer Schock: AK-LV 124
Temperaturbeständigkeit: AK-LV 124
Chemikalienbeständigkeit: AK-LV 124
Installation: M8-Schraube (Kupfer-Stromschiene), ISO 19072 AKII (Auslöser)
