Erweitert Steuereinheit, LUCB18ES, Schneider Electric

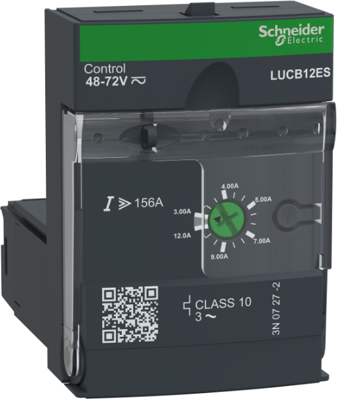

Die Steuer- und Diagnoseeinheit TeSys U wird in die fortschrittlichen Leistungssockel LUB320, LUB380 und LUB380 eingesetzt, um eine Startersteuerung TeSys U für 3-phasige Motoranwendungen bis zu 7,5kW@400V zu bilden. Er bietet vollen Schutz für Motoren mit einem Nennstrom Ir 4,5-18 A (Ir einstellbar), Überlastauslösung Klasse 10, Kurzschluss bei 13 x Irmax, Überstrom bei 14,2 x Ir, Phasenausfall, Isolationsfehler (nur Schutz der Ausrüstung). Für die Diagnose bietet er einen thermischen Überlastalarm, der mit einem zusätzlichen Funktionsmodul (separat zu bestellen) verwaltet werden kann, und einen Testtaster zur Überlastsimulation. Zur Verwendung mit einer 48 VAC / 48-72 VDC Spannung für die Steuerung des Starters (über die Steuerklemmen A1/A2 in der Leistungsbasis). Zertifiziert in Verbindung mit einer LUB Power Base (IEC, UL, CSA, CCC, EAC, Marine), Green Premium konform (RoHS/REACh).
