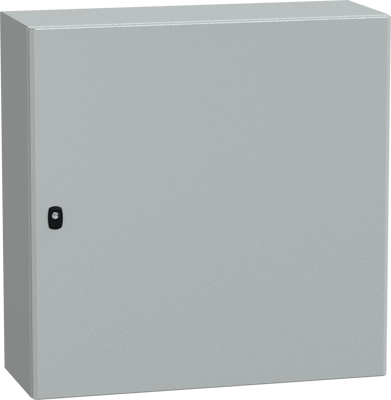

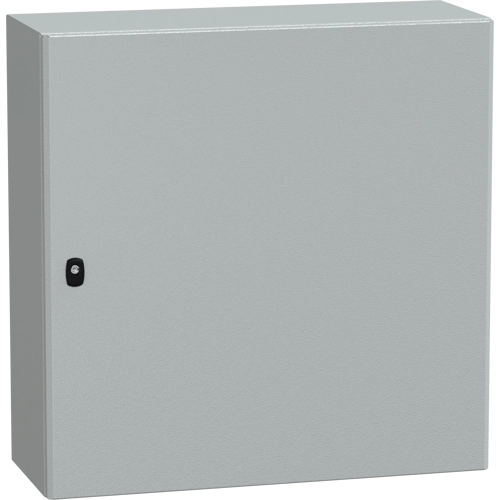

Wandmontiertes Stahlgehäuse, NSYS3D8830P, Schneider Electric
Das Spacial S3D Stahl-Wandgehäuse für Mehrzweckanwendungen ist für den Einsatz in rauen Umgebungen konzipiert. Es ist von DNV, BV, UL, GL, cUL und LR zertifiziert. Das Gehäuse hat eine Nennhöhe, -breite und -tiefe von 800 mm, 800 mm und 300 mm. Das Gehäuse ist grau (RAL-7035) und mit einer Epoxid-Polyester-Pulveroberfläche beschichtet. Das Gehäuse besteht aus einem Körper, zwei Kabeldurchführungsplatten, einer Montageplatte und einer Tür mit Schloss. Die Tür kann bis zu 120° geöffnet werden und ermöglicht so einen einfachen Zugang zu den Geräten im Inneren. Außerdem ist es möglich, die Öffnungsseite der Tür zu ändern (reversibel).
Die Tür hat eine Drei-Punkt-Verriegelung mit einem 3-mm-Doppelstabeinsatz. Die Tür und die Kabeldurchführungsplatten können zu Wartungszwecken abgenommen werden, die Montageplatte ist aus verzinktem Stahl und wird mit einem Befestigungselement fixiert, das Nettogewicht des Gehäuses beträgt 42 kg Es hat eine NEMA 4X/13-Einstufung und eine IK10- (IEC62262) und IP66-Einstufung (IEC60529) für hohe Stoßfestigkeit sowie Staub- und Wasserbeständigkeit Dieses Gehäuse verfügt außerdem über ein einteiliges Gehäuse und eine rinnenförmige Frontschiene mit doppelter Blechstärke für zusätzliche Festigkeit die Zugänglichkeit zur Bedienung erfolgt von vorne.
