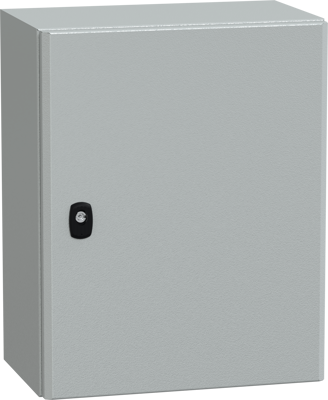

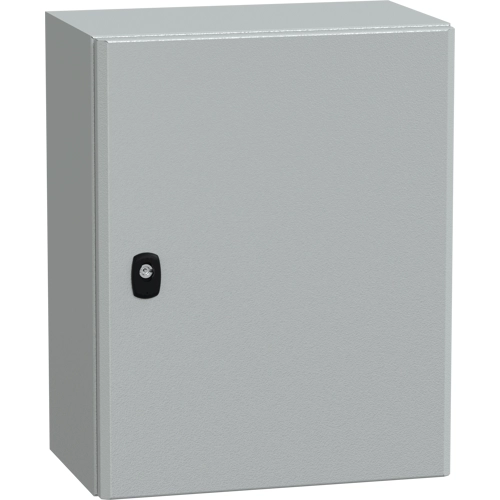

Wandmontiertes Stahlgehäuse, NSYS3D5425P, Schneider Electric
Das Spacial S3D ist ein Mehrzweck-Stahlgehäuse für die Wandmontage, die für raue Umgebungen konzipiert wurde. Es hat eine Nennhöhe, -breite und -tiefe von 500 mm, 400 mm und 250 mm. Das Gehäuse ist grau (RAL 7035) und mit einer Epoxid-Polyester-Pulveroberfläche versehen. Das Gehäuse besteht aus einem Körper, einer Montageplatte, einer glatten Tür mit Schloss und einer Kabeleinführungsplatte. Die Tür kann bis zu 120° geöffnet werden, was einen leichten Zugang zu den Geräten im Inneren ermöglicht. Außerdem ist es möglich, die Öffnungsseite der Tür zu ändern (reversibel).
Die Tür hat eine Drei-Punkt-Verriegelung mit einem 3-mm-Doppelstabeinsatz. Die Tür, die Kabeldurchführungsplatte und die Montageplatte können zu Wartungszwecken abgenommen werden, das Nettogewicht des Gehäuses beträgt 11,385 kg. Es ist von BV, GL, UL, LR, DNV und cUL zertifiziert und entspricht den Normen IEC 62208. Es hat eine NEMA 4X/13-Einstufung, eine IK10-Einstufung (IEC62262) und eine IP66-Einstufung (IEC60529). Das Gehäuse besteht aus einem einteiligen Korpus und einer rinnenförmigen Frontschiene mit doppelter Blechdicke, wodurch es sehr stoßfest ist und der Zugang zum Gerät von vorne erfolgt.
