A9C61210 | Schneider Electric

Leitungsschutzschalter, fernschaltbar, Kippbetätiger, 2-polig, 10 A, 500 V, (B x H x T) 81 x 84 x 77 mm, Festeinbau, A9C61210

Bestellnr.: 01P6923
EAN: 4099889275384
HTN:
A9C61210
Herstellerserien: Acti 9

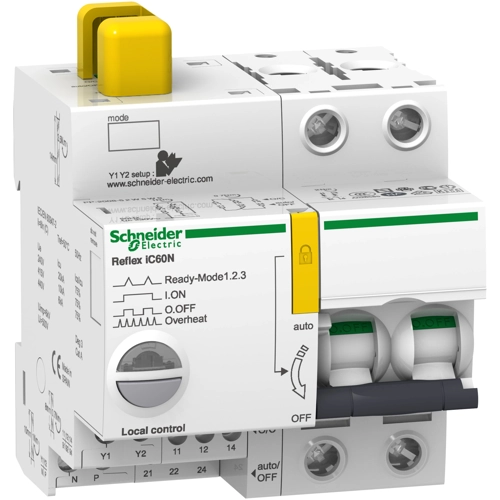

A9C61210 Schneider Electric Lasttrennschalter
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
212,2484 € *
Standardlieferzeit ab Hersteller beträgt: 3 Wochen
Gesamtpreis:
212,25 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
212,2484 €

Steuerung Leistungsschalter, A9C61210, Schneider Electric

Der Acti9 Reflex iC60N ist ein integrierter Niederspannungs-Leitungsschutzschalter. Er ist ein 2P-Leistungsschalter mit geschützten Polen, 10 A Nennstrom und B-Auslösekurve. Als Leistungsschalter beträgt sein Ausschaltvermögen gemäß IEC/EN 60947-2 20 kA bei 220 VAC bis 240 VAC und 10 kA bei 380 VAC bis 415 VAC. Als Leistungsschalter schützt er Stromkreise gegen Kurzschluss- und Überlastströme sowie gegen Unterbrechungen im industriellen Bereich. Er kann ein Gerät ferngesteuert durch Selbsthaltung und/oder Impulsbefehl gemäß den 2 vom Benutzer zu wählenden Betriebsarten steuern. Die Rückstellung nach einer Störung erfolgt manuell über den Rückstellgriff. Die Ti24-Schnittstelle ermöglicht den direkten Anschluss des Reflex iC60 an eine SPS. Sie ermöglicht die Fernsteuerung, die Anzeige des Zustands des Steuerkreises und des Zustands des Leistungsschalters sowie den Anschluss an den Acti 9 Smartlink dank der vorgefertigten Kabel. Die elektrische Lebensdauer beträgt bis zu 50000 Zyklen. Mechanische Lebensdauer bis zu 50000 Zyklen. Die Ui-Nennisolationsspannung beträgt 500VAC. Es kann auf einer DIN-Schiene für die modulare Installation montiert werden. Seine Breite beträgt 9 Module von 9 mm. Die Produktfarbe ist weiß (RAL9003). Die Abmessungen sind (B) 81 mm x (H) 84 mm x (T) 77 mm. Die Klemmen haben die Schutzart IP20 (gemäß IEC/EN 60529). In einem modularen Gehäuse mit Isolierstoffklasse II wird sie zu IP40.

Technische Daten
Filter Merkmal Wert
Montage Festeinbau
Betätiger Kippbetätiger
Dauerstrom 10 A
Polzahl 2-polig
Produkt-Art Leitungsschutzschalter
Schutzart (IP) IP20
Isolationsspannung 500 V
Ausführung fernschaltbar
Höhe 84 mm
Breite 81 mm
Tiefe 77 mm
Logistik
Merkmal Wert
Ursprungsland ES
Zolltarifnummer 85362010
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Nein
Substanz Beschreibung Blei
Nachhaltig Ja
