EVB4S22NC0MG | Schneider Electric

Ladestation, EVB4S22NC0MG, Schneider Electric

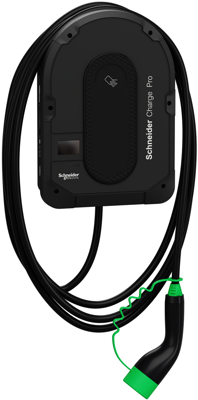

Dieses charge pro-Produkt ist eine wandmontierte Ladestation für alle Elektrofahrzeuge, die der Norm IEC61851-1 entspricht. Sie kann auch auf dem Boden stehen, wenn sie auf einem Sockel befestigt wird, und ist sowohl für die Innen- als auch für die Außeninstallation geeignet. Die IP-Schutzart ist IP55 und die IK-Schutzart ist IK10. Die Betriebstemperatur reicht von -30°C bis 50°C. Der Ausgangstyp ist ein 7 Meter langes Anschlusskabel mit einer T2-Steckdose am Ende, das am Boden der Station installiert wird. Die Nennausgangsleistung hängt von der Art der Speisung ab: Sie beträgt 7,4 kW bei einphasiger Speisung mit einem Nennladestrom von 32 A bei 230 V (220 V bis 240 V) und einer Frequenz von 50/60 Hz. Bei dreiphasiger Einspeisung mit einem Nennladestrom von 16A bzw. 32A bei 400V (380V bis 415V) und einer Frequenz von 50/60Hz liefert es 11kW bzw. 22kW. Sie kann mit den Erdungssystemen TN-S, TN-C, TT oder IT 230 verwendet werden. Die Ladestation ist einfach zu installieren und in Betrieb zu nehmen und wird sowohl für den Einsatz in Privathaushalten als auch in Flotten empfohlen. Die Abmessungen sind (B) 292mm x (H) 418mm x (T) 119mm, und das Produkt wiegt 7kg. Seine Farbe ist schwarz (RAL 9005). Es ist mit einem eingebauten Schutz gegen Fehlergleichstrom (RDC-DD, oder Residual Direct Current Detecting Device) ausgestattet.

Ein MID-Zähler, ein Wi-Fi-Modul, ein 4G-Modem und zwei Ethernet-Schnittstellenmodule sind ebenfalls an Bord. Die Konfiguration ist über das eSetup-Tool möglich und erlaubt entweder keine Zugangskontrolle oder den Zugang über einen Ausweis oder eine RFID-Authentifizierungskarte. Ein weißer Druckknopf aktiviert eine Wi-Fi-Direktverbindung, über die dann eine Verbindung zur mobilen eSetup-App für die Konfiguration hergestellt wird. Eine LED-Anzeige wechselt die Farbe - rot, grün, blau, weiß oder orange - um den Ladestatus direkt an der Station anzuzeigen. Das Kommunikationsprotokoll OCPP 1.6J kann für die Verbindung mit einem Überwachungsgerät oder einer Cloud-Plattform eines Drittanbieters verwendet werden. Das Gerät kann auch mit einem Heim-Internet-Router verbunden werden, entweder über Wi-Fi oder ein RJ45-Ethernet-Kabel.

Features

• Kompatibel mit allen EVs und PHEVs
• Robust: IK10 und IP55. Montierbar an Wand und Sockel
• Anschluss an das Überwachungssystem über 4G-, Ethernet- und WiFi-Schnittstellen
• Zukunftssicher: Aufrüstbares ISO15118-Modul
