RPY-1.5Q-R | RECOM
Gleichspannungswandler, 4-36 VDC, 7.5 W, 1 Ausgang, 0,8-34,8 VDC, 95 % Wirkungsgrad, RPY-1.5Q-R
NCNR (nicht stornierbar / nicht retournierbar)

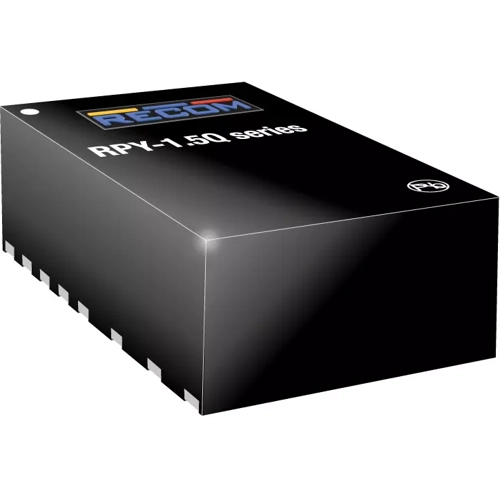

Buck-Regler, RPY-1.5Q-R, RECOM
Der RPY-1.5Q-R ist ein für den Automobilbereich geeigneter Konstantstrom-Buck-Regler, der für den Betrieb von Hochleistungs-LEDs ausgelegt ist. Dank der integrierten Induktivität lässt sich ein kompletter LED-Treiber in einem kompakten, thermisch optimierten QFN-Gehäuse mit den Abmessungen 3 mm × 5 mm × 1,6 mm realisieren, der über einen maximalen Ausgangsstrom von bis zu 1500 mA verfügt, der über einen externen Messwiderstand eingestellt wird. Der Ausgang ist umfassend gegen dauerhafte Kurzschlüsse, Eingangsunterspannung, Ausgangsüberstrom sowie Übertemperatur geschützt. Eine Fehleranzeige signalisiert eine thermische Abschaltung oder einen offenen/kurzgeschlossenen LED-Stromkreis.
Features
- AEC-Q100-zertifiziertes Konstantstrom-Leistungsmodul mit integrierter abgeschirmter Induktivität
- Aktivierung, Fehler, thermische Abschaltung und Sanftanlauf-Funktion
Anwendungen
- Dimmbare LED-Beleuchtung
- IR-LED-Beleuchtung für Drohnen und robotergestützte Kamerasysteme
- Präzisions-Hochstrom-Gleichstromquellen für Test- und Messzwecke
| Filter | Merkmal | Wert |
|---|---|---|
| Anzahl der Ausgänge | 1 | |
| Ausgangsstrom | 1.5 A | |
| Ausgangsspannungsbereich | 0,8-34,8 VDC | |
| Eingangsspannungsbereich | 4-36 VDC | |
| Leistung | 7.5 W | |
| Wirkungsgrad | 95 % | |
| Bauform | QFN-17 | |
| Länge | 5 mm | |
| Breite | 3 mm | |
| Höhe | 1.6 mm |
| Merkmal | Wert |
|---|---|
| Ursprungsland | CN |
| Zolltarifnummer | 85423990 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Elektrogeräte Rücknahme |  |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
