ROF-78E12-0.5SMD-R | RECOM
Gleichspannungswandler, 15-36 VDC, 6 W, 1 Ausgang, 12 VDC, 92 % Wirkungsgrad, ROF-78E12-0.5SMD-R
NCNR (nicht stornierbar / nicht retournierbar)

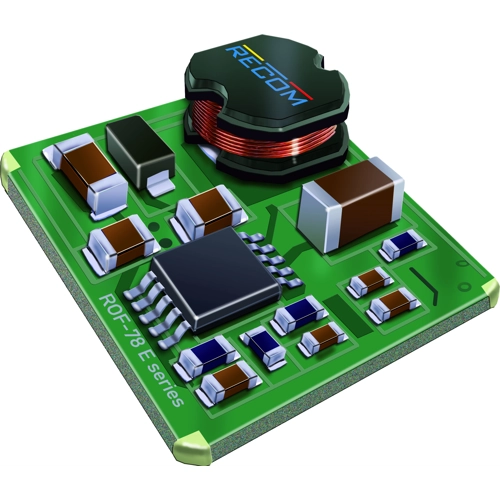

DC/DC-Wandler, ROF-78E12-0.5SMD-R, RECOM
Der ROF-78E12-0.5SMD-R ist ein Schaltregler mit einem breiten Eingangsspannungsbereich, hohem Wirkungsgrad und einem flachen, pinlosen SMD-Gehäuse. Standardmäßig sind zwei Ausgangsspannungen mit geringer Welligkeit verfügbar: 3,3 V oder 5 V mit einem Dauerausgangsstrom von 500 mA über den gesamten Betriebstemperaturbereich von -40 °C bis +75 °C ohne Leistungsreduzierung. Ein Freigabeanschluss ermöglicht eine Leistungssequenzierung oder einen sehr geringen Standby-Verbrauch (3,5 µA) für batteriebetriebene Anwendungen. Diese Module können SMD-Reflow-gelötet werden. Die Anschlusspads verfügen über Eck-Halb-Durchkontaktierungen, um eine optische Inspektion der Lötstellen nach dem Löten zu ermöglichen.
Features
- Niedriges Profil 4.0mm
- Niedrige Kosten
- Kurzschlussschutz
- Kassettenförmige Verbindungen
| Filter | Merkmal | Wert |
|---|---|---|
| Anzahl der Ausgänge | 1 | |
| Ausgangsstrom | 500 mA | |
| Ausgangsspannungsbereich | 12 VDC | |
| Eingangsspannungsbereich | 15-36 VDC | |
| Leistung | 6 W | |
| Wirkungsgrad | 92 % | |
| Bauform | Oberflächenmontage | |
| Länge | 12.5 mm | |
| Breite | 13.5 mm | |
| Höhe | 4.5 mm |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85044095 |
| Ursprungsland | TW |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
