R15P21503D | RECOM
Gleichspannungswandler, 15 VDC, 2 W, 2 Ausgänge, 15/-3 VDC, 81 % Wirkungsgrad, R15P21503D
Einzelpreis (€ / Stk.)
9,8651 € *
Sofort verfügbar: 25 Stk.
Gesamtpreis:
9,87 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
9,8651 €
5 Stk.
9,3891 €
10 Stk.
8,9012 €
25 Stk.
8,4490 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

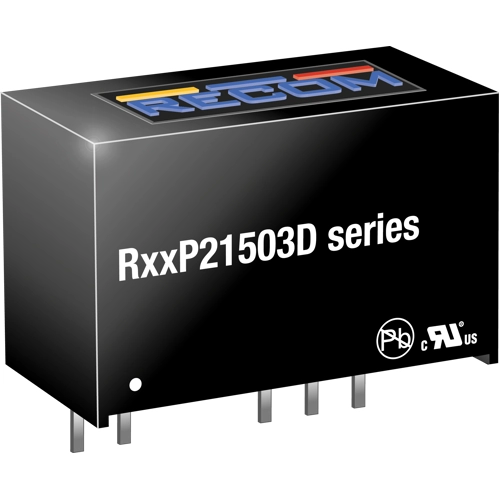

DC/DC-Wandler, R15P21503D, RECOM
SiC-Transistortreiber mit hoher Anstiegsgeschwindigkeit erfordern eine isolierte asymmetrische Versorgung mit +15/-3 V mit hoher Isolationsspannung und niedriger Isolationskapazität. Der RxxPxxyyD wurde speziell entwickelt, um diese anspruchsvollen Anforderungen mit einer Isolation von 6400 VDC und einer Isolationskapazität von <10 pF zu erfüllen. Der DC/DC-Wandler kann mit 2-W-Treiberanwendungen verwendet werden, da die beiden Ausgänge über eine automatische Leistungsaufteilung verfügen. Der interne Transformator verwendet einen Topfkern, um die Eingangs- und Ausgangswicklungen physisch zu trennen, dennoch passt der Wandler in ein SIP7-Gehäuse nach Industriestandard.
Features
- Topftransformator mit getrennten Wicklungen
- Niedrige Isolationskapazität
- Optionaler kontinuierlicher Kurzschlussschutz
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Anzahl der Ausgänge | 2 | |
| Ausgangsstrom | 93 mA | |
| Ausgangsspannungsbereich | 15/-3 VDC | |
| Eingangsspannungsbereich | 15 VDC | |
| Leistung | 2 W | |
| Wirkungsgrad | 81 % | |
| Bauform | Durchgangsloch | |
| Isolationsspannung | 6.4 kV | |
| Länge | 19.5 mm | |
| Breite | 9.8 mm | |
| Höhe | 12.5 mm |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | TW |
| Zolltarifnummer | 85044095 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Elektrogeräte Rücknahme |  |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
