5099-G-2.0N-AU-1.3 C | PTR

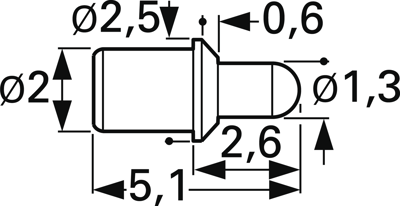

Batterielade- und Schnittstellenkontakt mit Tastkop, Vierfach-Krone, Ø 2.5 mm, Hub 1.2 mm, RM 3 mm, L 5.1 mm, 5099-G-2.0N-AU-1.3 C
Batterielade- und Schnittstellenkontakte Typ PTR 5.
Form C: universelle Waffel-Kopfform, für gerade oder gebogene Anschlussdrähte an Wire-Wrap-Pfosten oder Steckverbinderanschlüssen, Form D: Rundkopf, besonders gut einsetzbar für schonende Prüfungen auf Leiterplatten und mechanischen Anschlüssen, Form E: Kegel mit 90° scharfer Spitze, gut aufsetzend, für Leiterbahnen, Durchkontaktierungen, Pads usw., Form F: Flachkopf, besonders geeignet für gewölbte, saubere Kontaktteile, um Beschädigungen an der Oberfläche zu vermeiden, Form V: Lanze mit aggresiver Spitze, konzipiert für offene und geschlossene Durchkontaktierungen wie für ebene Kontaktflächen. Durchdringt Flussmittel und Verunreinigungen.
Prüfstifte mit Tastkopf Typ 5099.
Rastermaß: 3,0 mm, Maximal-Hub: 1,2 mm, Arbeitshub: 1,0 mm, Federkraft bei Arbeitshub (±20 %): 2,0 N, Federvorspannung: 0,3 N, Strombelastung: max. 5,0 bis 8,0 A, Durchgangswiderstand: typ. 10 mOhm, Gehäuse: Messing, vergoldet, Feder: Federstahl, vergoldet.
Technische Merkmale (Typ, Kopfform, Kopfdurchmesser, Kolbenmaterial): 5099-G-2,0 N-Au-1,3C, G, D 1,3 mm, CuBe vergoldet
| Durchmesser | 2.5 mm | |
| Hub | 1.2 mm | |
| Kopfform | Vierfach-Krone | |
| Länge | 5.1 mm | |
| Material | Messing | |
| Nennstrom | 8 A | |
| Rastermaß | 3 mm |
| Ursprungsland | DE |
| Zolltarifnummer | 85369095 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
