3010/2-C-2.3N-AU-2.3/1.0X4.0 | PTR

Schalt-Federkontakte Typ PTR 30.

Form A: Innenkegel 90°, für Steckerstifte, Wire-Wrap-Stifte und gerade bzw. gebogene Anschlüsse. Einsatz möglichst nur bei gereinigten Leiterplatten da Verschmutzungsgefahr. Form C: Waffel für gerade und gebogene Anschlussdrähte, Wire-Wrap-Pfosten und Steckverbinderanschlüssen. Form D: Rundkopf, für Kontaktierung von Leiterbahnen und Kontaktflächen. Aufgrund der runden Kopfform werden keine Abdrücke auf der Kontaktfläche hinterlassen. Eingesetzt auch zur Kontaktierung von Buchsen und Steckverbindern. Form F: Flachkopf, geeignet für Flachsteckzungen und für gewölbte, saubere Kontaktflächen, um Beschädigungen an der Oberfläche zu vermeiden.

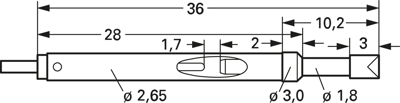

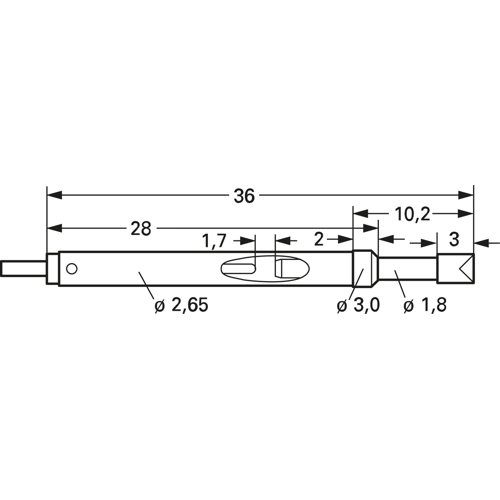

Prüfstifte mit Tastkopf Serie 3010/2.

Rastermaß: 4,0 mm, Maximal-Hub: 5,0 mm, Arbeitshub: 4,0 mm, Schalthub: 1,7 mm, Federkraft bei Arbeitshub (±20 %): 2,3 N, Federvorspannung: 0,3 N, Federkraft bei Schalthub: 0,75 N, Strombelastung Hülse-Kolben/Pin-Kolben: 5,0/1,0 A, Durchgangswiderstand Hülse-Kolben/Pin-Kolben: typ. 15/50 m Ohm, Gehäuse: Messing, vergoldet, Feder: Federstahl, vergoldet.

Technische Merkmale (Typ, Kopfform, Kopfdurchmesser, Kolbenmaterial): 3010/2-C-2,3 N-Au-2,3/1,0x4,0, C, D 2,3 mm, Stahl vergoldet
