1012/E-C-1.5N-AU-1.2 | PTR

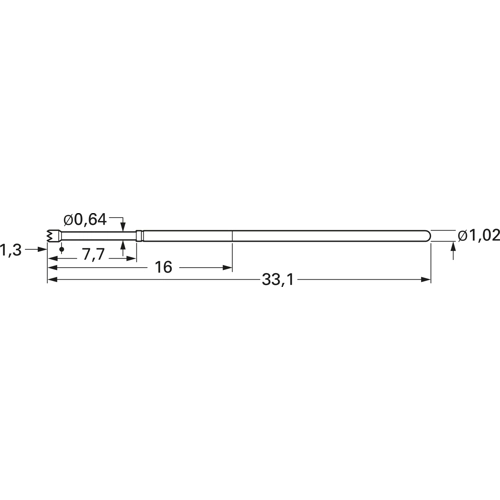

ICT-Federkontakt mit Tastkopf, Rundkopf, Ø 0.64 mm, Hub 6.4 mm, RM 1.91 mm, L 33.1 mm, 1012/E-C-1.5N-AU-1.2

Bestellnr.: 12H2014
EAN: 4099889468373
HTN:
1012/E-C-1.5N-AU-1.2
610124058013
Herstellerserien: 1012/E
1012/E-C-1.5N-AU-1.2 PTR Prüfstifte
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,0222 € *
Standardlieferzeit ab Hersteller beträgt: 3 Wochen
Gesamtpreis:
4,02 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
4,0222 €
10 Stk.
3,5224 €
100 Stk.
3,0702 €
250 Stk.
2,8441 €
1000 Stk.
2,6180 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

ICT-Federkontakte Typ PTR 10.

Form A: 90° Innenkegel für Steckerstifte, Wire-Wrap-Stifte und gerade/gebogene Anschlüsse. Einsatz bei gereinigten Leiterplatten, da Verschmutzungsgefahr. Form B: Spitze 30°, für Leiterbahnen, Durchkontaktierungen, Lötstellen und Prüfpads. Form BST: Scharfe Stahlnadel mit sehr hoher Standzeit zum sicheren Durchdringen von Fluxmitteln und Verunreinigungen auf ungewaschenen Leiterplatten bzw. Baugruppen und Kontaktieren von SMD. Form C: Waffel, für gerade/gebogene Anschlussdrähte, Wire-Wrap-Pfosten und Steckverbinderpins. Form D: Rundkopf, für Kontaktierung von Leiterbahnen und Kontaktflächen. Aufgrund der runden Kopfform werden keine Abdrücke auf der Kontaktfläche hinterlassen. Eingesetzt auch zur Kontaktierung von Buchsen in Steckverbindern. Form F: Flachkopf geeignet für Flachsteckzungen und für gewölbte, saubere Kontaktflächen, um Beschädigungen an der Oberfläche zu vermeiden. Form G: 4-fach Krone, für Anschlussdrähte, Lötstellen und Prüfpads bei nicht zu starken Verunreinigungen. Form H: Dreikant, offene Durchkontaktierungen werden problemlos kontaktiert, auch bei Flussmittelrückständen. Form M: Krone mit voreilender Mittelspitze. Kombination aus Mittelspitze und Krone erlaubt bei nahezu allen Prüfstellen eine zuverlässige Kontaktierung. Voreilende Mittelspitze fixiert den Tastkopf. Form Q: 4-fach Krone, selbstreinigend, für Kontaktierung stark verschmutzter Leiterplatten. Der besondere Schliff des Tastkopfes leitet den Schmutz nach außen. Form V: Spitze 39° (V1 Spitze 86°), Lanze, aggressive Spitze, konzipiert für offene und geschlossene Durchkontaktierungen wie für ebene Kontaktflächen. Durchdringt Flussmittel und Verunreinigungen.

Prüfstifte mit Tastkopf Serie 1012.

Rastermaß: 1,91 mm, Maximal-Hub: 6,4 mm, Arbeitshub: 4,3 mm, Strombelastung: 3,0 bis 4,0 A, Durchgangswiderstand: max. 20 mOhm, Gehäuse: Bronze, vergoldet, Feder: Federstahl, vergoldet.

ICT-Federkontakte Typ 1012/E.

Federkraft bei Arbeitshub (±20 %): 1,5 N, Federvorspannung: 0,4 N.

Technische Merkmale (Typ, Kopfform, Kopfdurchmesser, Kolbenmaterial): 1012/E-C-1,5 N-Au-1,2, C, D 1,2 mm, Stahl.

Technische Daten
Filter Merkmal Wert
Kopfform Rundkopf
Nennstrom 4 A
Hub 6.4 mm
Rastermaß 1.91 mm
Länge 33.1 mm
Durchmesser 0.64 mm
Material Bronze
Logistik
Merkmal Wert
Ursprungsland TN
Zolltarifnummer 85369095
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
