1883103 | Phoenix Contact

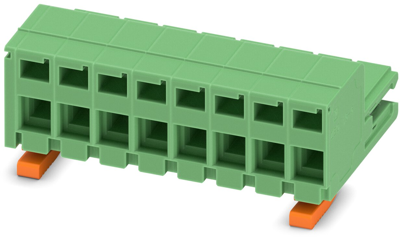

Leiterplattensteckverbinder ZEC 1,5/ 8-ST-5,0 C2 R1,8

Leiterplatten-Direktstecker, Nennstrom: 10 A, Bemessungsspannung (III/2): 320 V, Polzahl: 8, Rastermaß: 5 mm, Anschlussart: Zugfederanschluss, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Direktstecktechnik

Die technischen Merkmale von 1883103 von Phoenix Contact im Überblick

• Artikelbezeichnung : ZEC 1,5/ 8-ST-5,0 C2 R1,8
• Ausführung des elektrischen Anschlusses : Federzuganschluss
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Anzahl der Steckkontaktreihen : 1
• Anzahl der Steckkontakte : 8
• Art der Verbindung : Leiterplatte zu Kabel
• Werkstoff des Kontaktes : Kupfer
• Werkstoff des Isolierkörpers : PA
• Werkstoff der Kontaktbeschichtung : Zinn
• Werkstoff des Gehäuses : PA
• Rastermaß des Kontaktes : 5 mm
• Rastermaß der Anschlüsse : 5 mm
• Schutzart (IP, montiert) : Fingersicherheit in Einbaulage
• Bemessungsstrom : 10 A
• Bemessungsstoßspannung : 4 kV
• Bemessungsspannung : 320 V
• Gehäusefarbe : grün
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Kontaktausführung : Buchse
• Produkttypbezeichnung : ZEC 1,5/ 8-ST-5,0 C2 R1,8
• min. Betriebstemperatur : -40 °C
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.2 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 1.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 1.5 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 1.5 mm²
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• Überspannungskategorie : 3
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
