1762978 | Phoenix Contact

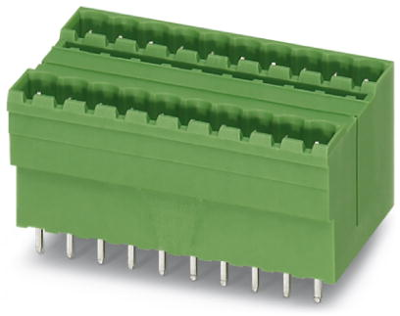

Leiterplattengrundleiste MDSTBV 2,5/15-G1

Leiterplattengrundgehäuse, Nennstrom: 10 A, Bemessungsspannung (III/2): 320 V, Polzahl: 15, Rastermaß: 5 mm, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Wellenlöten, Bei Kombination mit MVSTB- oder FKCV-Steckerteilen ist jeweils ein MVSTBW- (bzw. FKCVW-) und ein MVSTBR-Stecker (bzw. FKCVR-) zu verwenden. Kombination mit TMSTBP-Steckerteilen ist nicht möglich!

Die technischen Merkmale von 1762978 von Phoenix Contact im Überblick

• Gehäusefarbe : grün
• Bemessungsstoßspannung : 4 kV
• Bemessungsstrom : 10 A
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V-0
• Länge des Pins : 3.9 mm
• Produkttypbezeichnung : MDSTBV 2,5/15-G1
• Kontaktausführung : Stift
• Verpackungsart : Karton
• Steckverbinderausführung : fixierter Steckverbinder
• Rastermaß der Anschlüsse : 5 mm
• Rastermaß des Kontaktes : 5 mm
• Verschmutzungsgrad : 2
• Werkstoff der Kontaktbeschichtung : Zinn
• Werkstoff des Isolierkörpers : PA
• Art der Banderolierung : ohne
• Art der Verbindung : Leiterplatte zu Kabel
• Anzahl der Steckkontakte : 15
• Anzahl der Steckkontaktreihen : 2
• Artikelbezeichnung : MDSTBV 2,5/15-G1
• Befestigungsart : Wellenlöten
• Bemessungsspannung : 320 V
• Ausführung des elektrischen Anschlusses : Lötanschluss
• Winkel Leiterplatte/Kontakt : 90° (vertikal nach oben)
• Überspannungskategorie : 3
• min. Betriebstemperatur : -40 °C
