1709456 | Phoenix Contact

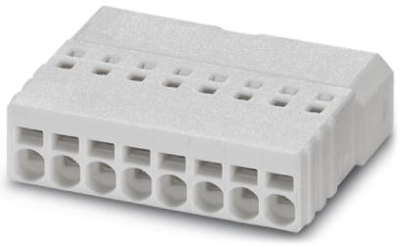

Leiterplattensteckverbinder PTSM 0,5/ 8-PI-2,5 WH

Leiterplattenstecker, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Polzahl: 8, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Farbe: weiß, Kontaktoberfläche: Zinn

Die technischen Merkmale von 1709456 von Phoenix Contact im Überblick

• Produkttypbezeichnung : PTSM 0,5/ 8-PI-2,5 WH
• Kontaktausführung : Stift
• Bemessungsstrom : 6 A
• Bemessungsstoßspannung : 2.5 kV
• Gehäusefarbe : weiß
• Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94) : V0
• Rastermaß der Anschlüsse : 2.5 mm
• Rastermaß des Kontaktes : 2.5 mm
• Schutzart (IP, montiert) : Handrückensicherheit mit IP10 Zugangssonde
• Werkstoff des Isolierkörpers : PA
• Werkstoff des Gehäuses : PA
• Werkstoff der Kontaktbeschichtung : Zinn
• Bemessungsspannung : 160 V
• Ausführung des elektrischen Anschlusses : Push In-Anschluss
• Artikelbezeichnung : PTSM 0,5/ 8-PI-2,5 WH
• Ausführung der Gehäuseoberfläche : nicht zutreffend
• Werkstoff des Kontaktes : Kupfer
• Art der Verbindung : Leiterplatte zu Kabel
• Anzahl der Steckkontakte : 8
• Anzahl der Steckkontaktreihen : 1
• max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.5 mm²
• min. Betriebstemperatur : -40 °C
• min. anschließbarer Leiterquerschnitt (eindrähtig) : 0.14 mm²
• max. anschließbarer Leiterquerschnitt (eindrähtig) : 0.5 mm²
• max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.5 mm²
• anschließbarer Kabeltyp : Rundkabel
• min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse) : 0.2 mm²
• min. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse) : 0.25 mm²
• Winkel Kontakt/Leiteranschluss : 180° (horizontal)
• Überspannungskategorie : 3
