1760691 | Phoenix Contact

Name: Leiterplattenklemme, 20-polig, RM 3.5 mm, 0,08-1,5 mm², 12 A, Schraubanschluss, grün, 1760691
Brand: Phoenix Contact
SKU: 63P8799
Availability: InStock

Leiterplattenklemme, 20-polig, RM 3.5 mm, 0,08-1,5 mm², 12 A, Schraubanschluss, grün, 1760691

Bestellnr.: 63P8799

EAN: 4046356351065

HTN:

1760691

SMKDS 1,5/20-3,5

Herstellerserien: SMKDS

1760691 Phoenix Contact Leiterplattenklemmen

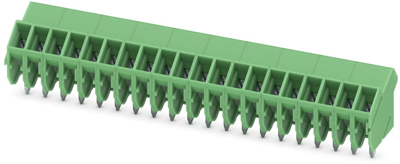

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Polzahl 20-polig

Rastermaß 3.5 mm

Leiterquerschnitt 0,08-1,5 mm²

AWG-Leiterquerschnitt AWG 28-16

Download Datenblatt Technische Daten

NCNR (nicht stornierbar / nicht retournierbar)

Einzelpreis (€ / Stk.)

8,1039 € *

Standardlieferzeit ab Hersteller beträgt: Auf Anfrage

Gesamtpreis:

8,10 € *

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

PCB-Klemme, 1760691, Phoenix Contact

PCB-Klemmenblock, Nennstrom: 12 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 20, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 20, Stellplatz: 3,5 mm, Verbindungsmethode: Verschraubung mit Spannhülse, Schraubenkopf-Form: L geschlitzt, Leiter/PCB-Anschlussrichtung: 35 °, Farbe: grün, Pin-Layout: lineares Pinning, Lötstift: 3,5 mm, Anzahl der Lötstifte pro Potential: 1.

Features

Geringer Temperaturanstieg dank maximaler Kontaktkraft
Ermöglicht den Anschluss von zwei Leitern
Abgewinkelter Anschluss ermöglicht mehrreihige Anordnung auf der Leiterplatte
Die seitliche Verriegelung ermöglicht die Kombination von verschiedenen Positionen

Technische Daten

Filter	Merkmal	Wert
	Polzahl	20-polig
	Rastermaß	3.5 mm
	Leiterquerschnitt	0,08-1,5 mm²
	AWG-Leiterquerschnitt	AWG 28-16
	Nennstrom	12 A
	Nennspannung	160 V
	Breite	70 mm
	Höhe	15.5 mm
	Anschluss	Schraubanschluss
	Montage	THT
	Farbe	grün
