1751196 | Phoenix Contact

Name: Leiterplattenklemme, 12-polig, RM 3.5 mm, 0,14-1,5 mm², 10 A, Schraubanschluss, grün, 1751196
Brand: Phoenix Contact
SKU: 63P8836
Availability: InStock

Leiterplattenklemme, 12-polig, RM 3.5 mm, 0,14-1,5 mm², 10 A, Schraubanschluss, grün, 1751196

Bestellnr.: 63P8836

EAN: 4017918103798

HTN:

1751196

SMKDS 1/12-3,5

Herstellerserien: SMKDS

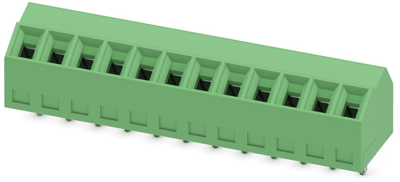

1751196 Phoenix Contact Leiterplattenklemmen Bild 1

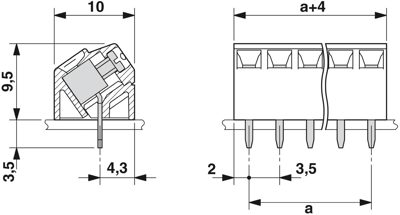

1751196 Phoenix Contact Leiterplattenklemmen Bild 2

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Polzahl 12-polig

Rastermaß 3.5 mm

Leiterquerschnitt 0,14-1,5 mm²

AWG-Leiterquerschnitt AWG 26-16

Download Datenblatt Technische Daten

NCNR (nicht stornierbar / nicht retournierbar)

Einzelpreis (€ / Stk.)

4,4149 € *

Standardlieferzeit ab Hersteller beträgt: 14 Wochen

Gesamtpreis:

4,41 € *

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

PCB-Klemme, 1751196, Phoenix Contact

PCB-Klemmenblock, Nennstrom: 10 A, Nennspannung (III/2): 200 V, Nennquerschnitt: 1 mm², Anzahl der Potentiale: 12, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 12, Stellplatz: 3,5 mm, Verbindungsmethode: Verschraubung mit Spannhülse, Schraubenkopf-Form: L geschlitzt, Leiter/PCB-Anschlussrichtung: 35 °, Farbe: grün, Pin-Layout: lineares Pinning, Lötstift: 3,5 mm, Anzahl der Lötstifte pro Potential: 1.

Features

Geringer Temperaturanstieg dank maximaler Kontaktkraft
Ermöglicht den Anschluss von zwei Leitern
Abgewinkelter Anschluss ermöglicht mehrreihige Anordnung auf der Leiterplatte
Extrem kleine Bauform für den jeweiligen Leiterquerschnitt

Technische Daten

Filter	Merkmal	Wert
	Polzahl	12-polig
	Rastermaß	3.5 mm
	Leiterquerschnitt	0,14-1,5 mm²
	AWG-Leiterquerschnitt	AWG 26-16
	Nennstrom	10 A
	Nennspannung	200 V
	Breite	42.5 mm
	Höhe	13 mm
	Anschluss	Schraubanschluss
	Montage	THT
	Farbe	grün
