1713105 | Phoenix Contact

Name: Leiterplattenklemme, 12-polig, RM 5 mm, 0,2-4,0 mm², 24 A, Schraubanschluss, grün, 1713105
Brand: Phoenix Contact
SKU: 63P8886
Availability: InStock

Leiterplattenklemme, 12-polig, RM 5 mm, 0,2-4,0 mm², 24 A, Schraubanschluss, grün, 1713105

Bestellnr.: 63P8886

EAN: 4017918023928

HTN:

1713105

SMKDS 3/12

Herstellerserien: SMKDS

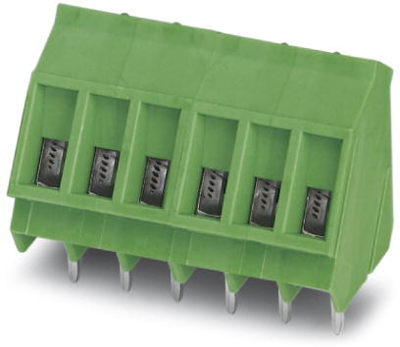

1713105 Phoenix Contact Leiterplattenklemmen Bild 1

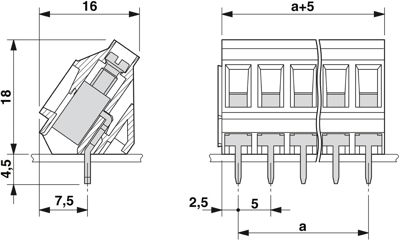

1713105 Phoenix Contact Leiterplattenklemmen Bild 2

1713105 Phoenix Contact Leiterplattenklemmen Bild 3

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Polzahl 12-polig

Rastermaß 5 mm

Leiterquerschnitt 0,2-4,0 mm²

AWG-Leiterquerschnitt AWG 24-12

Download Datenblatt Technische Daten

NCNR (nicht stornierbar / nicht retournierbar)

Einzelpreis (€ / Stk.)

5,7001 € *

Standardlieferzeit ab Hersteller beträgt: 8 Wochen

Gesamtpreis:

5,70 € *

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

PCB-Klemme, 1713105, Phoenix Contact

PCB-Klemmenblock, Nennstrom: 24 A, Nennspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potentiale: 12, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 12, Stellplatz: 5 mm, Verbindungsmethode: Verschraubung mit Spannhülse, Schraubenkopf-Form: L geschlitzt, Leiter/PCB-Anschlussrichtung: 55 °, Farbe: grün, Pin-Layout: lineares Pinning, Lötstift: 4,5 mm, Anzahl der Lötstifte pro Potential: 1.

Features

Geringer Temperaturanstieg dank maximaler Kontaktkraft
Ermöglicht den Anschluss von zwei Leitern
Abgewinkelter Anschluss ermöglicht mehrreihige Anordnung auf der Leiterplatte
Integrierte Schutzführung verhindert falsches Einführen des Leiters unter die Spannhülse
Die seitliche Verriegelung ermöglicht die Kombination von verschiedenen Positionen

Technische Daten

Filter	Merkmal	Wert
	Polzahl	12-polig
	Rastermaß	5 mm
	Leiterquerschnitt	0,2-4,0 mm²
	AWG-Leiterquerschnitt	AWG 24-12
	Nennstrom	24 A
	Nennspannung	400 V
	Breite	60 mm
	Höhe	22.5 mm
	Anschluss	Schraubanschluss
	Montage	THT
	Farbe	grün
