70165295-100004 | PEPPERL+FUCHS

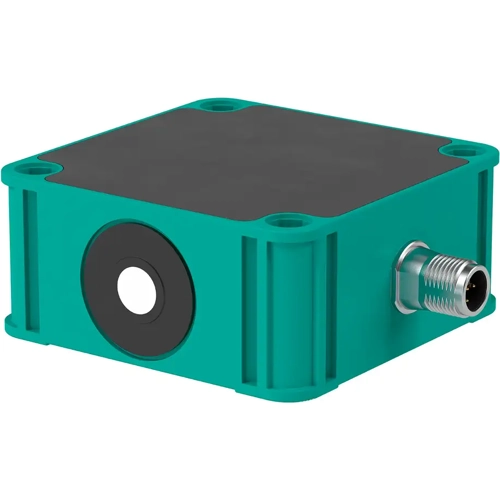

Ultraschallsensor UB500-F42S-EP-IO-V15

Mit IO-Link Schnittstelle (für Prozessdaten, Parametrierung und Diagnose) in kubischer Bauform und 1 Gegentaktausgang, Breite der Ultraschall-Keule wählbar, Synchronisationsmöglichkeiten und Gegentaktausgang. Der Ultraschallsensor kombiniert Vielseitigkeit durch einen großen Funktionsumfang mit universellem Messprinzip.

Sämtliche Funktionen lassen sich komfortabel über IO-Link parametrieren. Die einstellbare Schallkeulenbreite ermöglicht eine optimale Anpassung an Ihre Anwendung ohne Reichweitenverlust. Prozess- und Servicedaten können per IO-Link übertragen werden und ermöglichen so eine einfache Integration in Industrie 4.0 Anwendungen.

Erfassungsbereich: 30 ... 500 mm
Einstellbereich: 50 ... 500 mm
Blindzone: 0 ... 30 mm
Normmessplatte: 100 mm x 100 mm
Wandlerfrequenz: ca. 400 kHz
Ansprechverzug: 40 ms
Sensorzykluszeit: ≥ 10 ms
Temperatureinfluss: ≤ ± 0,75 % des Endwertes 20 Minuten nach dem Einschalten
Nichtflüchtiger Speicher: EEPROM
Schreibzyklen: 300000
LED grün: permanent an: Power on, blinkend: Standby-Betrieb, blinkend mit kurzer Unterbrechung: IO-Link-Modus
LED gelb: permanent an: Objekt im Auswertebereich, blinkend: Programmierung der Schaltpunkte
LED rot: permanent an: Störung, blinkend: Programmierung der Schaltpunkte, Objekt nicht erkannt, schnell blinkend: Kurzschluss oder Übertemperatur
Betriebsspannung UB: 10 ... 30 V DC , Welligkeit 10 %SS
Leerlaufstrom I0: ≤ 85 mA
Leistungsaufnahme P0: ≤ 1200 mW
Bereitschaftsverzug tv: ≤ 300 ms
Schnittstellentyp: IO-Link
IO-Link-Version: 1.1.4
Geräteprofil: Smart Sensor - SSP 4.1.1

Prozessdaten: Eingang: 32 Bit,  Messwert 16 Bit, Skalierung 8 Bit,  Schaltsignale 2 Bit
Hersteller-ID: 1 (0x0001)
Geräte-ID: 3147521 (0x300701)
Übertragungsrate: COM2 (38,4 kBit/s)
Min. Zykluszeit: 3,3 ms
"SIO Mode"-Unterstützung: ja

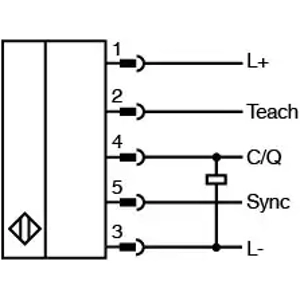

Kompatibler Masterport-Typ: Class A (Adapterkabel laut Zubehör verwenden), Class B (3-poligen Adapter oder 3-poliges Kabel verwenden)
Ein-/Ausgangsart: 1 Synchronisationsanschluss, bidirektional
0-Pegel: 0 ... 1 V
1-Pegel: 2,5 V ... UB
Eingangsimpedanz: > 22 kΩ
Ausgangsstrom: Stromquelle < 2,5 mA
Impulsdauer: ≥ 1 ms bei externer Steuerung, low-aktiv
Synchronisationsfrequenz: Gleichtaktbetrieb ≤ 100 Hz, Multiplexbetrieb ≤ 100 Hz / n , n = Anzahl der Sensoren , n ≤ 10
Eingangstyp: 1 Lerneingang
Pegel (Auswertegrenze 1): 0 ... 0,6 V
Pegel (Auswertegrenze 2): 3,7 V ... UB
Eingangsimpedanz: > 4,7 kΩ
Impulsdauer: ≥ 1 s
Ausgangstyp: 1 Gegentaktausgang , kurzschlussfest , verpolgeschützt
Bemessungsbetriebsstrom Ie: 200 mA , kurzschluss-/überlastfest
Schaltfrequenz: 14 Hz
Spannungsfall: ≤ 2,5 V
Reproduzierbarkeit: ≤ ± 0,1 % vom Endwert
Abstandshysterese: 1 % des eingestellten Schaltabstandes (Werkseinstellung), programmierbar , min. 1 mm
Reststrom: ≤ 100 µA
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Anschlussart: Gerätestecker
Schutzart: IP67
Material Gehäuse: PC-GF10
Material Wandler: Epoxidharz/Glashohlkugelgemisch; Schaum Polyurethan
Stecker: Gewinde M12 x 1, Polzahl: 5, Material: Zink-Druckguss

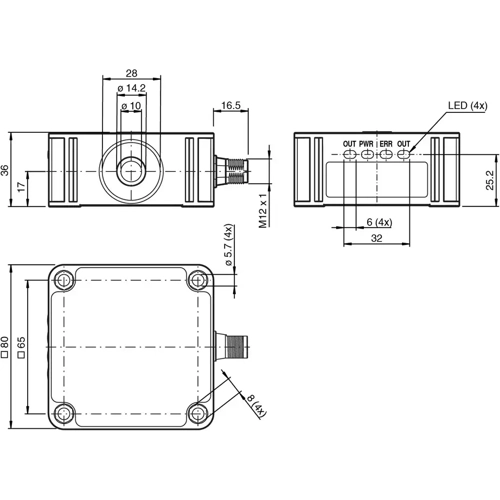

Abmessungen (H x B x L): 36 x 80 x 80 mm
