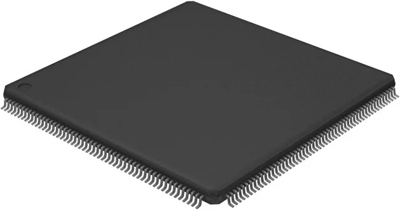

LPC1778FBD208K | NXP

ARM Cortex-Mikrocontroller, LPC1778FBD208K, NXP

Der Mikrocontroller LPC1778FBD208K ist ein ARM Cortex-M3-basierter Mikrocontroller für eingebettete Anwendungen, die einen hohen Integrationsgrad und eine geringe Verlustleistung erfordern. Der ARM Cortex-M3 ist ein Kern der nächsten Generation, der bei gleicher Taktrate eine bessere Leistung als der ARM7 bietet, zusammen mit Systemverbesserungen wie modernisierten Debug-Funktionen und einer höheren Integration von Support-Blöcken. Die ARM Cortex-M3-CPU verfügt über eine 3-stufige Pipeline und nutzt eine Harvard-Architektur mit separaten lokalen Befehls- und Datenbussen sowie einem dritten Bus mit etwas geringerer Leistung für Peripheriegeräte. Außerdem enthält sie eine interne Prefetch-Einheit, die spekulative Verzweigungen unterstützt. Der LPC1778FBD208K verfügt zusätzlich über einen speziellen Flash-Speicher-Beschleuniger, um eine optimale Leistung bei der Ausführung von Code aus dem Flash-Speicher zu erzielen. Er arbeitet mit CPU-Frequenzen von bis zu 120 MHz.

Features

• Quadratur-Encoder-Schnittstelle, die einen externen Quadratur-Encoder überwachen kann
• Zwei Standard-PWM-/Timer-Blöcke mit Option für externen Zähleingang
• Eine Motorsteuerung PWM mit Unterstützung für dreiphasige Motorsteuerung
• Brownout-Erkennung mit separatem Schwellenwert für Interrupt und erzwungenen Reset
• On-chip Einschalt-Reset (POR)

Anwendungen

• Kommunikation
• Industrie/Medizin
• Verbraucher/Gerät
• Automobilindustrie
