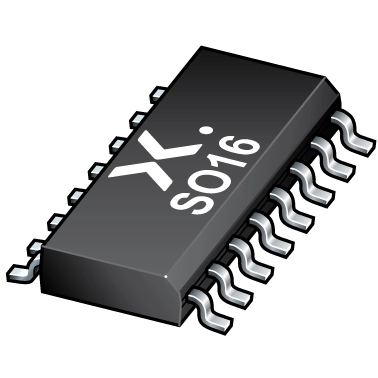

HEF4538BT,653 | NEXPERIA

Doppelter präziser monostabiler Multivibrator, HEF4538BT,653, NEXPERIA

Der HEF4538B ist ein dualer, retriggerbarer und rücksetzbarer monostabiler Multivibrator. Jeder Multivibrator verfügt über einen aktiven LOW-Trigger-/Rettrigger-Eingang (nA), einen aktiven HIGH-Trigger-/Rettrigger-Eingang (nB), einen übergeordneten aktiven LOW-Direkt-Reset-Eingang (nCD), einen Ausgang (nQ) und dessen Komplement (nQ) sowie zwei Pins (nREXT/CEXT, und nCEXT, die immer mit Masse verbunden sind) zum Anschluss der externen Zeitkomponenten CEXT und REXT. Die typische Impulsbreitenabweichung über den angegebenen Temperaturbereich beträgt ±0,2 %. Der Multivibrator kann entweder durch die positive oder die negative Flanke des Eingangsimpulses getriggert werden und erzeugt einen genauen Ausgangsimpuls mit einem Impulsbreitenbereich von 10 μs bis unendlich.

Die Dauer und Genauigkeit des Ausgangsimpulses werden durch die externen Zeitkomponenten CEXT und REXT bestimmt. Die Ausgangsimpulsbreite (tW) entspricht REXT × CEXT. Die linearen Designtechniken in LOCMOS (Local Oxide CMOS) garantieren eine präzise Steuerung der Ausgangsimpulsbreite. Ein LOW-Pegel an nCD beendet den Ausgangsimpuls sofort. Die Schmitt-Trigger-Funktion der Triggereingänge macht die Schaltung sehr tolerant gegenüber langsameren Anstiegs- und Abfallzeiten.

Features

• Tolerant gegenüber langsamen Anstiegs- und Abfallzeiten des Triggers
• CMOS mit geringer Verlustleistung
• Hohe Störfestigkeit
• Vollständig statischer Betrieb
• Standardisierte symmetrische Ausgangseigenschaften
