4-20mA T Klick, MIKROE-1296, MikroElektronika

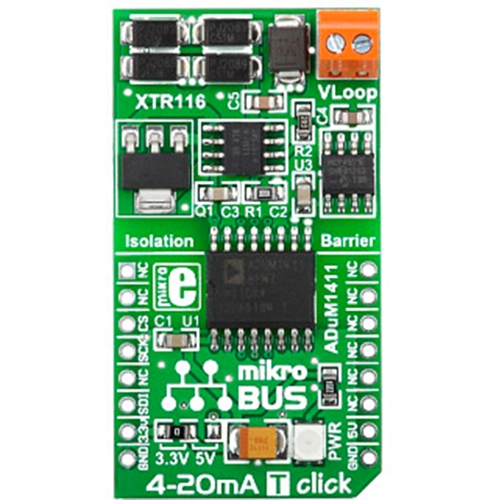

4-20mA T Click ist eine Zusatzplatine im mikroBUS-Formfaktor. Es ist eine kompakte und einfache Lösung für das Hinzufügen eines 4- bis 20-mA-Industriestandard-Kommunikationsprotokolls zu Ihrem Design. Sie verfügt über den digitalen Vierkanal-Isolator ADuM1411, den 12-Bit-DAC MCP4921 sowie den Stromschleifen-Transmitter XTR116 4-20mA. 4-20mA T Click™ kommuniziert mit dem Mikrocontroller der Zielplatine über drei mikroBUS™ SPI-Leitungen (SDI, SCK, CS). Zusammen mit 4-20mA R Click™ bildet dieses Board einen vollständigen 4-zu-20mA Stromschleifenstandard. Das Board ist für eine 3,3V- und 5V-Stromversorgung ausgelegt. Eine LED-Diode zeigt das Vorhandensein der Stromversorgung an.
