MCP809T-485I/TT | Microchip

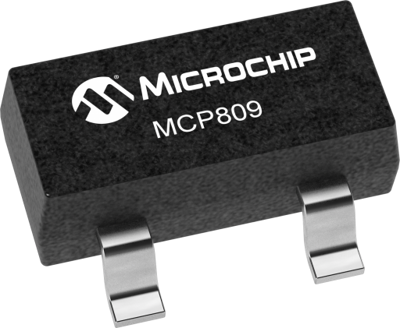

IC MCP809T-485I/TT
Bestellnr.: 51S4805
HTN:
MCP809T-485I/TT
Einzelpreis (€ / Stk.)
0,4760 € *
Verfügbar in 5 Tagen: 590 Stk. - bei Bestellung heute
Mikrocontroller-Überwachungsschaltung, MCP809T-485I/TT, Microchip
Der MCP809T-485I/TT ist ein Spannungsüberwachungsgerät, das einen Mikrocontroller im Reset-Modus hält, bis die Systemspannung das richtige Niveau erreicht und sich stabilisiert hat. Er dient auch als Schutz vor Brown-Out-Bedingungen, wenn die Versorgungsspannung unter ein sicheres Betriebsniveau fällt. Der MCP809T-485I/TT hat einen CMOS-Push-Pull-Ausgang mit aktivem Low-Reset und ist mit sieben verschiedenen Auslösespannungen erhältlich. Er arbeitet über den erweiterten industriellen Temperaturbereich (-40°C/+85°C).
Features
- Hält Mikrocontroller im Reset, bis Versorgungsspannung stabile Betriebsspannung erreicht
- Setzt Mikrocontroller bei Stromausfall zurück
- Präzisionsüberwachung von 3V-, 3,3V- und 5V-Systemen
- Push-Pull-Ausgang
- Hält RESET für 350ms (typisch)
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| min. Temperatur | -40 °C | |
| Ausgangsspannungsbereich | 1-5,5 V | |
| max. Temperatur | 85 °C | |
| Anzahl der Regler | 1 | |
| Montage | SMD | |
| Gehäuse | SOT-23-3 |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423390 |
| Originalverpackung | Rolle mit 3.000 Stück |
| MSL | MSL 1 |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 08.06.11 |
