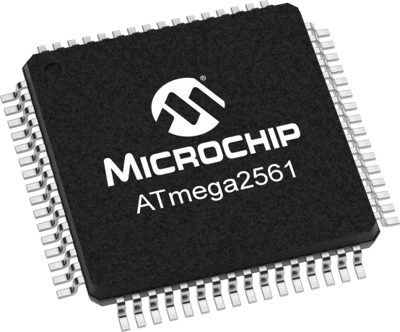

ATMEGA2561-16AU | Microchip
AVR Mikrocontroller, 8 bit, 16 MHz, TQFP-64, ATMEGA2561-16AU
Produkt von Microchip bei Bürklin Elektronik
CMOS 8-bit Mikrocontroller, ATMEGA2561-16AU, ATMEL
Der ATMEGA2561-16AU ist ein stromsparender CMOS-8-Bit-Mikrocontroller, der auf der erweiterten RISC-Architektur des AVR basiert. Durch die Ausführung leistungsfähiger Befehle in einem einzigen Taktzyklus erreicht er einen Durchsatz von annähernd 1 MIPS pro MHz, wodurch der Systementwickler den Stromverbrauch gegenüber der Verarbeitungsgeschwindigkeit optimieren kann.
Features
- Erweiterte RISC-Architektur
- Nichtflüchtige Speichersegmente mit hoher Ausdauer
- Echtzeitzähler mit separatem Oszillator
- On-Chip-Analogkomparator
- Externe und interne Unterbrechungsquellen
| Anzahl der I/Os | 54 | |
| Anzahl der Pins | 64 | |
| Ausführung | Flash | |
| Gehäuse | TQFP-64 | |
| Kerngröße | 8 bit | |
| max. Temperatur | 85 °C | |
| min. Temperatur | -40 °C | |
| Montage | SMD | |
| Prozessorkern | AVR | |
| RAM-Größe | 8 KB | |
| Spannung | 4,5-5,5 V | |
| Speichergröße | 256 KB | |
| Taktfrequenz | 16 MHz |
| Ursprungsland | US |
| Zolltarifnummer | 85423190 |
| MSL | MSL 3 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
