1802.3102 | Marquardt

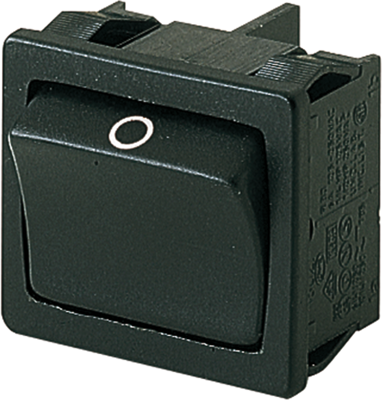

Wippschalter, schwarz, 2-polig, Ein-Aus, Ausschalter, 10 (4) A/250 VAC, 6 (4) A/250 VAC, IP40, unbeleuchtet, bedruckt, 1802.3102
Wipp-Ausschalter zweipolig Baureihe 1800 Typ Marquardt 1802.
Zweipolig, schwarz oder weiß, mit weißer oder roter Wippenbedruckung; Schaltleistung: 10 (4,0) A/250 VAC 1E4, Übergangswiderstand (Neuzustand): <100 m Ohm (1,0 A/12 VDC), Isolationswiderstand (Neuzustand): >100 M Ohm (500 VDC), Kriechstromfestigkeit: PTI 250, Schutzart: IP 40, geeignet für Geräte der Schutzklasse II, Material Wippe und Gehäuse: PA, Kontakte: Ag, Anschlüsse: versilbert, Montage: durch Rastbefestigung für Wanddicken von 0,75 bis 3,0 mm, Umgebungstemperatur: - 20 bis +55 °C (Anschlussseite bis +100 °C), Prüfzeichen: ENEC, UL, CSA.
Ausführung mit Universalanschluss.
Für direkten Netzanschluss, mit kombinierten Steckanschlüssen und Buchsenklemmen.
Technische Merkmale (Typ, Anschlussart, Schaltleistung, Schalterfarbe, Wippenbedruckung (Abb.)): 1802.3102, Kombianschluss, schwarz, Abb. C
| Filter | Merkmal | Wert |
|---|---|---|
| Polzahl | 2-polig | |
| min. Geräteausschnitt | 19,2 x 21,9 mm | |
| Wandstärke | 0,75 bis 3 mm | |
| Schaltstellung | Ein-Aus | |
| Schaltfunktion | Ausschalter | |
| Schaltleistung | 10 (4) A/250 VAC, 6 (4) A/250 VAC | |
| beleuchtet | Nein | |
| Anschluss | Kombianschluss | |
| Bauform | rechteckig | |
| Kontaktoberfläche | versilbert | |
| Schutzart (Betätigungsseite) | IP40 | |
| Bedruckt | Ja | |
| Farbe Betätiger | schwarz |
| Merkmal | Wert |
|---|---|
| Ursprungsland | TN |
| Zolltarifnummer | 85365080 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
