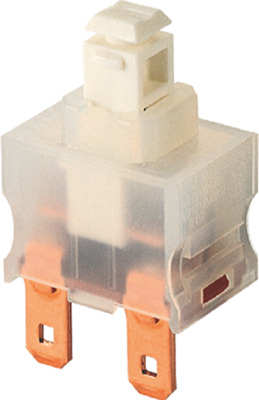

1682.1101 | Marquardt
Druckschalter, 2-polig, weiß, unbeleuchtet, 10 (8) A/250 VAC, 12 (8) A/250 VAC, IP40, 1682.1101
NCNR (nicht stornierbar / nicht retournierbar)
Druckschalter Baureihe 1680 Typ Marquardt 1682.1101.
Zweipolig, hohe mechanische Belastbarkeit bis 750 N (für Fußbetätigung); Schaltleistung: 12 (8,0) A/250 VAC, Übergangswiderstand (Neuzustand): <100 m Ohm (1,0 A/12 VDC), Isolationswiderstand (Neuzustand): >100 M Ohm (500 VDC), Kriechstromfestigkeit: PTI 250, Schutzart: IP 40, geeignet für Geräte der Schutzklasse II, Isolationsabstand: nach EN 61058 für verstärkte bzw. doppelte Isolierung, Anschlussart: Steckanschluss 4,8 x 0,8 mm, Kontaktabstand: > 3,0 mm, Material Gehäuse und Sockel: PA, natur, Betätiger: PBTP, natur, Kontakte: Ag, Anschlüsse: versilbert, Umgebungstemperatur: –20 bis +55 °C (Anschlussseite bis +100 °C), Prüfzeichen: ENEC, UL, CSA.
Technische Merkmale (Typ, Polzahl, Schaltfunktion Aus (A), Ein (E), Schaltkraft): 1682.1101, 2-polig, E-A, 9,0 ±3,0 N
| Filter | Merkmal | Wert |
|---|---|---|
| Schaltfunktion | rastend | |
| Polzahl | 2-polig | |
| Farbe Betätiger | weiß | |
| Schaltleistung | 10 (8) A/250 VAC, 12 (8) A/250 VAC | |
| beleuchtet | Nein | |
| Bedruckt | Nein | |
| Vandalengeschützt | Nein | |
| Anschluss | Steckanschluss | |
| Bauform | quadratisch | |
| Kontaktoberfläche | versilbert | |
| Schutzart (Betätigungsseite) | IP40 |
| Merkmal | Wert |
|---|---|
| Ursprungsland | DE |
| Zolltarifnummer | 85365080 |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
