MIXA150Q1200VA | Littelfuse

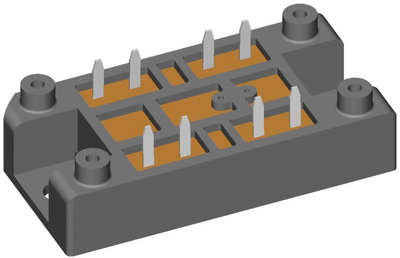

Chopper IGBT Switch, 1200 V, 175 A, V1-A-Pack, Littelfuse MIXA150Q1200VA
Bestellnr.: 74P0956
EAN: 4099891778217
HTN:
MIXA150Q1200VA
Einzelpreis (€ / Stk.)
33,8793 € *
Standardlieferzeit ab Hersteller beträgt: 25 Wochen
Gesamtpreis:
813,10 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
24 Stk.
33,8793 €
IGBT Modul, MIXA150Q1200VA, LITTELFUSE
Der XPT-IGBT lässt sich aufgrund des positiven Temperaturkoeffizienten der Einschaltspannung leicht parallelisieren. Er verfügt über ein robustes XPT-Design (Xtreme light Punch Through), das eine Kurzschlussrate von 10 µs, eine sehr niedrige Gate-Ladung, einen quadratischen RBSOA 3x IC und eine geringe EMI zur Folge hat.
Features
- Dünne Wafertechnologie in Kombination mit dem XPT-Design führt zu einem wettbewerbsfähigen niedrigen VCE(sat)
- Schnelle und sanfte Rückwärtserholung
- Niedrige Betriebsdurchlassspannung
- Umriss des Industriestandards
- RoHS-konform
- Lötstifte für PCB-Montage
- Geringes Gewicht
- Erweitertes Power Cycling
Anwendungen
- Getaktete Stromversorgungen
- Antrieb von geschalteten Reluktanzmotoren
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Verlustleistung VA (AC) | 695 W | |
| min. Temperatur | -40 °C | |
| Schaltverlust b. Einschalten Eon typ. | 21.5 J | |
| max. Strom | 175 A | |
| Schaltverlust b. Ausschalten Eoff typ. | 17 J | |
| Gehäuse | V1-A-Pack | |
| max. Temperatur | 125 °C | |
| Ausführung | Einfach | |
| Sättigungsspannung | 1.7 V | |
| Montage | Chassisbefestigung | |
| max. Spannung | 1200 V |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | PH |
| Zolltarifnummer | 85411000 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
