MIXA100W1200TEH | Littelfuse

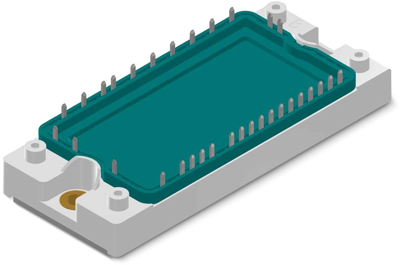

Three Phase IGBT Inverter, 1200 V, 108 A, E3-Pack, Littelfuse MIXA100W1200TEH
Bestellnr.: 74P0954
EAN: 4099891778194
HTN:
MIXA100W1200TEH
Einzelpreis (€ / Stk.)
131,9948 € *
Standardlieferzeit ab Hersteller beträgt: 68 Wochen
Gesamtpreis:
659,97 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
5 Stk.
131,9948 €
IGBT Modul, MIXA100W1200TEH, LITTELFUSE
Der XPT-IGBT lässt sich aufgrund des positiven Temperaturkoeffizienten der Einschaltspannung leicht parallelisieren. Er verfügt über ein robustes XPT-Design (Xtreme light Punch Through), das eine Kurzschlussrate von 10 µs, eine sehr niedrige Gate-Ladung, einen quadratischen RBSOA 3x IC und eine geringe EMI zur Folge hat.
Features
- Dünne Wafertechnologie in Kombination mit dem XPT-Design führt zu einem wettbewerbsfähigen niedrigen VCE(sat)
- Schnelle und sanfte Rückwärtserholung
- Niedrige Betriebsdurchlassspannung
- Isolierte Kupfer-Grundplatte
- Lötstifte für PCB-Montage
- Inklusive Temperatursensor
- Optimiertes Pin-Layout
Anwendungen
- AC-Motorantriebe
- Solar-Wechselrichter
- Medizinische Geräte
- Unterbrechungsfreie Stromversorgungen (UPS)
- Klimatisierungssysteme
- Schweißgeräte
- Schaltnetzteile und Resonanznetzteile
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| max. Spannung | 1200 V | |
| Gehäuse | E3-Pack | |
| Schaltverlust b. Einschalten Eon typ. | 8.5 J | |
| Sättigungsspannung | 1.8 V | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 125 °C | |
| max. Strom | 108 A | |
| Verlustleistung VA (AC) | 500 W | |
| Montage | Chassisbefestigung | |
| Ausführung | Sechserpack | |
| Schaltverlust b. Ausschalten Eoff typ. | 1.1 J |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85411000 |
| Ursprungsland | PH |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
