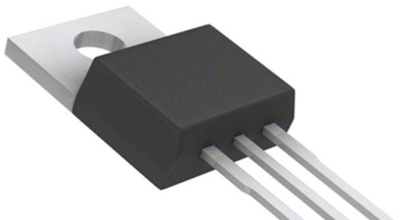

LT1086CT-3.3#PBF | Linear Technology
Spannungsregler, 3,3 VDC, 1.5 A, positiv, TO-220, LT1086CT-3.3#PBF
Einzelpreis (€ / Stk.)
8,925 € *
Standardlieferzeit ab Hersteller beträgt: 2 Wochen
Spannungsregler, LT1086CT-3.3#PBF, LINEAR
Der LT1086CT-3.3#PBF ist für einen Ausgangsstrom von bis zu 1,5 A ausgelegt. Die gesamte interne Schaltung ist für einen Betrieb bis zu einer Eingangs-/Ausgangsdifferenz von 1 V ausgelegt, und die Dropout-Spannung ist vollständig als Funktion des Laststroms spezifiziert. Die Dropout-Spannung wird bei mehreren Betriebspunkten bis zu einem Maximum von 1,5 V bei maximalem Ausgangsstrom garantiert. Bei niedrigeren Lastströmen nimmt die Dropout-Spannung ab. Durch die On-Chip-Trimmung wird die Referenz-/Ausgangsspannung auf 1 % eingestellt. Die Strombegrenzung wird ebenfalls getrimmt und minimiert die Belastung des Reglers und der Stromquelle unter Überlastbedingungen.
Eigenschaften
- Garantierte Dropout-Spannung bei verschiedenen Stromstärken
- Leitungsregelung: 0,015%
- 100%ige Funktionsprüfung der thermischen Grenze
- Last-Regelung: 0,1%
Anwendungen
- Hocheffiziente Linearregler
- Post-Regler für Schaltnetzteile
- Konstantstrom-Regler
- Batterieladegeräte
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | THT | |
| Gehäuse | TO-220 | |
| Ausführung | fest | |
| Anzahl der Regler | 1 | |
| Eingangsspannungsbereich | 2,55 bis 25 V | |
| Ausgangsspannungsbereich | 3,3 VDC | |
| Ausgangsstrom | 1.5 A | |
| Polarität | positiv | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 125 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
| Zolltarifnummer | 85423390 |
| MSL | MSL 1 |
| Originalverpackung | Stange mit 50 Stück |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
