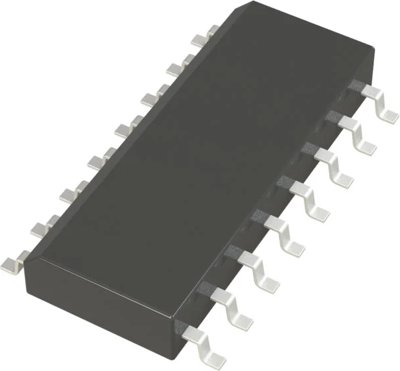

LTC201ACS#PBF | Linear Technology

Mikro-Leistungs-Quad-CMOS-Analogschalter, LTC201ACS#PBF, Linear Technology

Der LTC201ACS#PBF ist ein mikropower-Quad-CMOS-Analogschalter, der typischerweise nur 250 µW bei ±15-V-Versorgungsspannungen und 40 µW bei einer einzelnen 5-V-Versorgungsspannung verbraucht. Der Schalter hat einen typischen Durchlasswiderstand von 65 Ω und einen sehr hohen Sperrwiderstand. Eine diesem Schalter inhärente „Break-Before-Make”-Charakteristik verhindert das Kurzschließen zweier Kanäle. Bei einer Versorgungsspannung von ±15 V beträgt der Signalbereich ±15 V. Der LTC201ACS#PBF ist für Anwendungen wie programmierbare Verstärker, analoge Multiplexer, Sample-and-Hold-Schaltungen, präzise Ladungsumschaltung und Fernumschaltung ausgelegt.

Features

• Mikro-Leistungsbetrieb
• Niedrige Ladungsinjektion
• Niedrige RON
• Geringe Leckage
• Garantierte Pause vor dem Start
• Verriegelungssicheres Design
