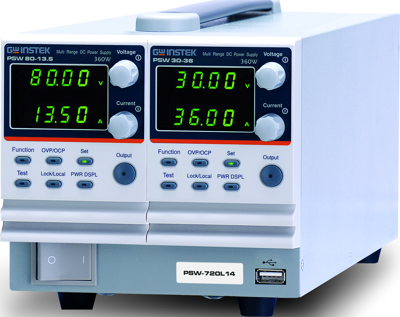

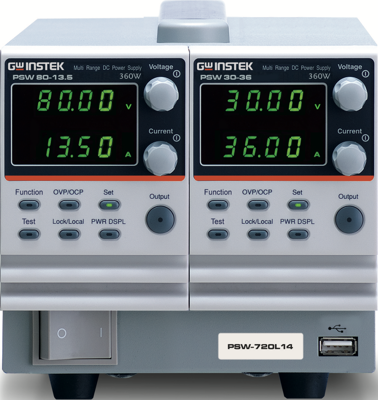

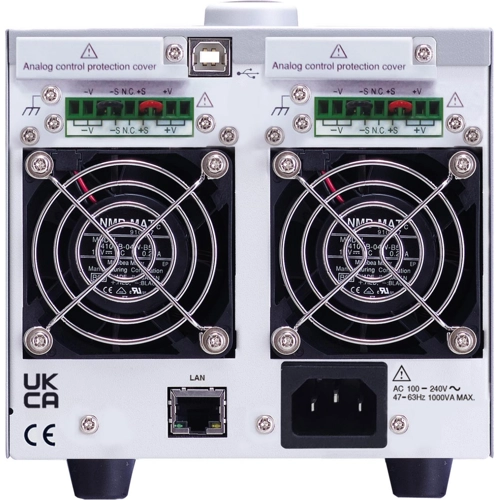

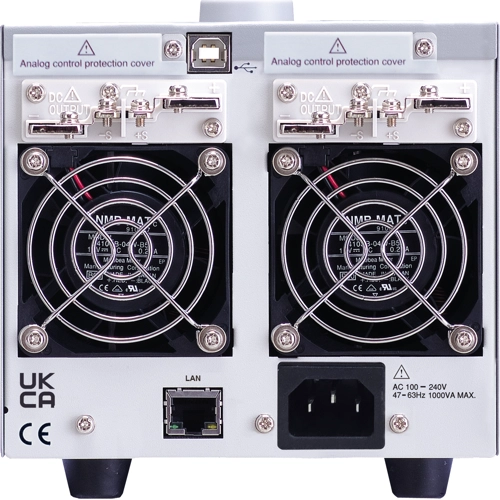

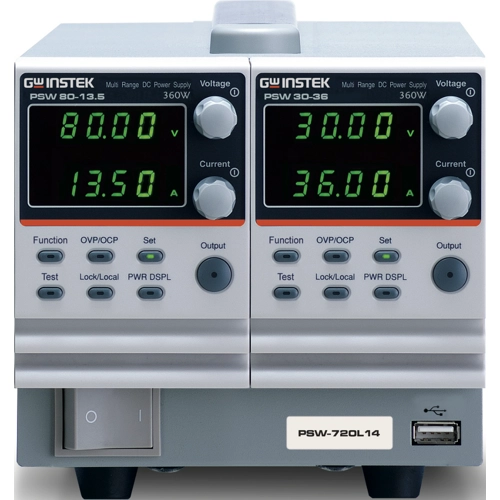

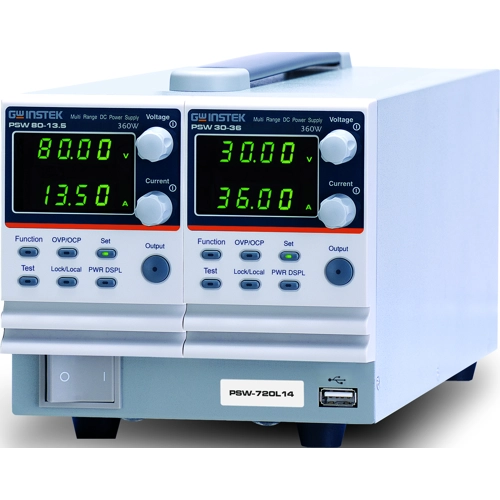

Zweikanal/Dreifach-Kanal Programmierbares DC-Schaltnetzteil, PSW-720L55, GW Instek
Die PSW-Multi-Serie ist ein programmierbares DC-Schaltnetzteil mit zwei oder drei Kanälen und einem großen Ausgangsbereich. Die maximale Ausgangsleistung kann 1080W erreichen. Es gibt 13 Zweikanalmodelle mit einer Nennleistung von 720 W und 24 Dreikanalmodelle mit einer Nennleistung von zweimal 1080 W. Die Nennspannungen der Niederspannungsmodule sind 30V, 40V, 80V, 160V. Die Nennspannungen der Hochspannungsmodule sind 250 V und 800 V. Die CV/CC-Prioritätsauswahl der PSW-Multi eries ist eine sehr nützliche Funktion für den Prüflingsschutz. Herkömmliche Netzteile arbeiten normalerweise im CV-Modus, wenn der Leistungsausgang eingeschaltet wird. Dies kann zu einem hohen Einschaltstrom bei der kapazitiven Last oder stromintensiven Last in der Einschaltphase führen. Nimmt man die Überprüfung der I-U-Kurve einer LED als Beispiel, so ist es eine sehr schwierige Aufgabe, diese Messung mit einem herkömmlichen Netzteil durchzuführen.
Wenn die LED in der Grundeinstellung im CV-Modus an ein Netzteil angeschlossen ist und die Spannung auf die LED-Durchlassspannung ansteigt, steigt der Strom plötzlich an und übersteigt den voreingestellten Wert der Stromgrenze. Wenn dieser hohe Strom festgestellt wird, beginnt das Netzteil mit dem Übergang vom CV-Modus in den CC-Modus. Obwohl der Strom nach der Aktivierung des CC-Modus stabil wird, kann die Stromspitze, die am Übergangspunkt zwischen CV und CC auftritt, den Prüfling möglicherweise beschädigen. In der Einschaltphase kann das PSW-Multi eries S mit CC-Priorität betrieben werden, um die Stromspitze an der Schwellenspannung zu begrenzen und so den Prüfling vor Schäden durch den Einschaltstrom zu schützen.Features
- Die Auswahl des CC/CV-Prioritätsmodus ist ideal für die Batterie- und LED-Industrie
- Einstellbare Anstiegsrate
- Stromversorgung mit hohem Wirkungsgrad und hoher Leistungsdichte
- Unterstützung für LabVIEW-Treiber
