F58833S090L300 | Feinmetall

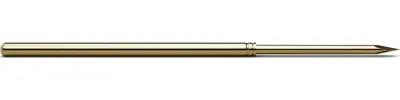

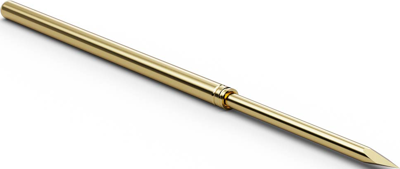

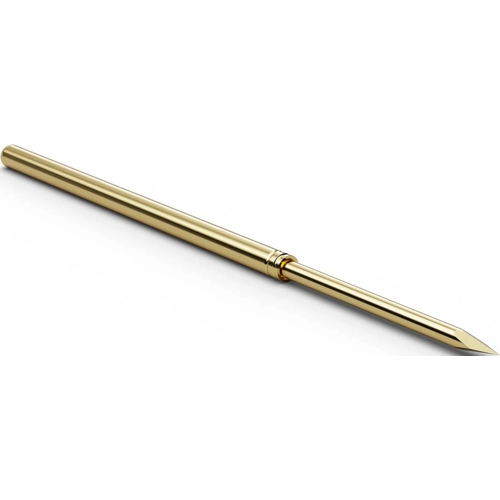

Langhub-Prüfstift mit Tastkopf, Vierkant, Ø 1.37 mm, Hub 12 mm, RM 2.54 mm, L 39 mm, F58833S090L300
Langhub-Prüfstifte mit Tastkopf für Raster 2,54 mm Typ Feinmetall F588.
Vorwiegend anwendbar für bestückte Leiterplatten, auch für SMD. Wird sehr oft gemeinsam mit Stift F585 in Zwei-Stufen-Adaptionen eingesetzt. Es wird die gleiche Hülse mit Pressring wie beim F585 verwendet, sodass die Herausragehöhe individuell anpassbar ist; Herausragehöhe: 14,1 bis 21,7 mm, Treffgenauigkeit: ±0,1 mm, Temperatur: -20 bis +80 °C, Maximal-Dauerstrom: 5,0 A, typischer Durchgangswiderstand: 25 mOhm, Mantel: Neusilber, vergoldet, Feder: Federstahl, vergoldet, Hülse: Neusilber, vergoldet, Kopfformen: 05 abgesetzter Innenkonus (Tulpe), 06 abges. Waffel, 15 abges. Dreikant, 18 Kegel 30°, 21 Vierfach-Krone, 28 abges. Vierfach-Krone, 33 asymmetrischer Vierkant (Lanze).
Ausführung mit Federkraft 300 cN ±20 % Typ F588.
Max; Federweg: 11,0 mm, empfohlener Federweg: 9,6 mm, Vorspannung: 70 cN.

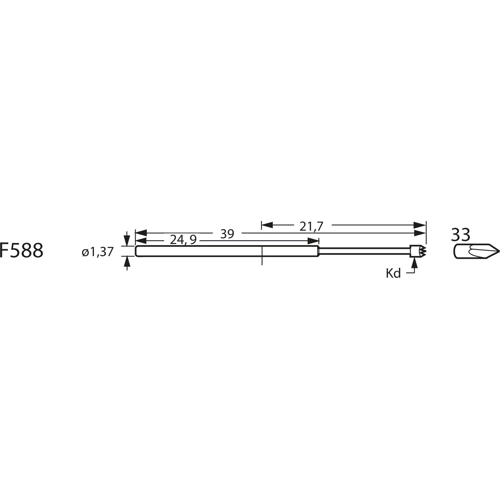

Technische Merkmale (Typ, Kolben mit Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F588.33, Prüfstift m. Kopf 33, Kd 0,9 mm, Stahl, Lz-Gold.
| Filter | Merkmal | Wert |
|---|---|---|
| Kopfform | Vierkant | |
| Nennstrom | 5 A | |
| Hub | 12 mm | |
| Rastermaß | 2.54 mm | |
| Länge | 39 mm | |
| Durchmesser | 1.37 mm | |
| Material | Stahl |
| Merkmal | Wert |
|---|---|
| Ursprungsland | CZ |
| Zolltarifnummer | 85369095 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
