F56314B250G180 | Feinmetall

Für starke mechanische Belastungen und höhere Ströme. Er kann gemeinsam mit den Prüfstiften F585 und F786 eingesetzt werden. Die Hülse H563 erlaubt eine variable Herausragehöhe.

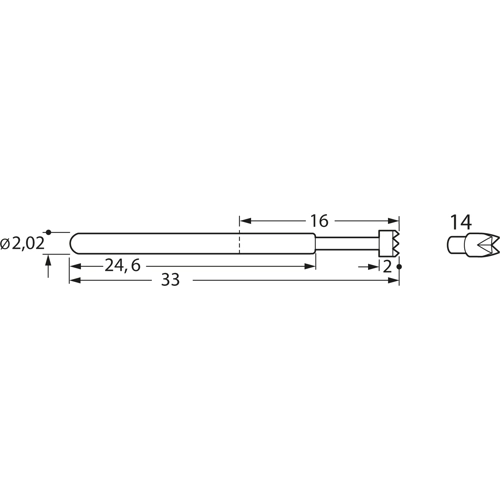

Herausragehöhe: 8,4 bis 16 mm

Maximal-Federweg: 6,4 mm

Empfohlener Federweg: 4,2 mm

Vorspannung: 50 cN

Federkraft bei empfohlenem Federweg: 180 cN ±20 %

Treffgenauigkeit: ±0,1 mm

Temperatur: - 20 bis +80 °C

Maximal-Dauerstrom: 6,0 A

Typischer Durchgangswiderstand: 50 m Ohm

Mantel: Neusilber, vergoldet

Feder: Federstahl, versilbert

Kopfformen: 05 abgesetzter Innenkonus (Tulpe), 06 abges. Waffel, 14 abges. 4-fach-Krone (selbstreinigend), 18 Kegel 30°

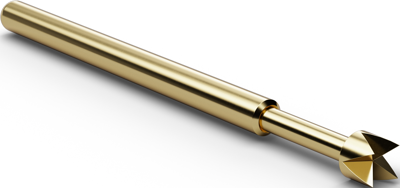

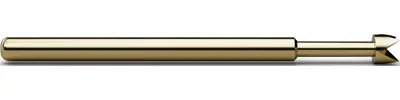

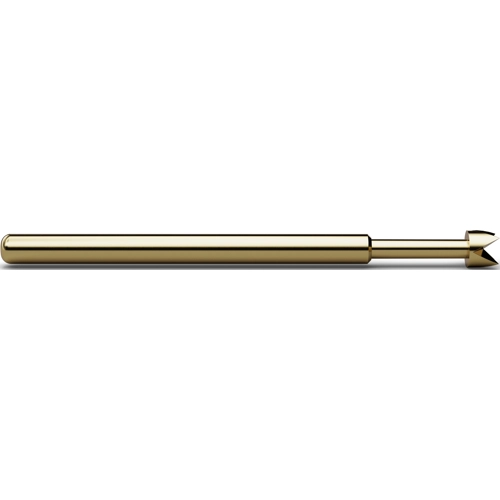

Technische Merkmale (Typ, Kolben mit Kopfdurchmesser (Kd), Material, Oberfläche): F563.14, Prüfstift m. Kopf 14, Kd 2,5 mm, CuBe, Gold
