F10015B150G200 | Feinmetall

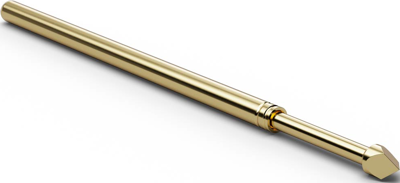

Name: Standard-Prüfstift mit Tastkopf, Dreikant, Ø 1.37 mm, Hub 6.4 mm, RM 2.54 mm, L 33.3 mm, F10015B150G200
Brand: Feinmetall
SKU: 11H5693
Availability: InStock

Standard-Prüfstift mit Tastkopf, Dreikant, Ø 1.37 mm, Hub 6.4 mm, RM 2.54 mm, L 33.3 mm, F10015B150G200

Bestellnr.: 11H5693

EAN: 4099889466843

HTN:

F10015B150G200

Herstellerserien: F100

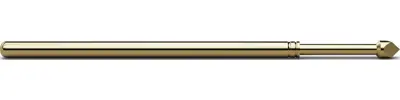

F10015B150G200 Feinmetall Prüfstifte Bild 2

F10015B150G200 Feinmetall Prüfstifte Bild 3

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Kopfform Dreikant

Nennstrom 5 A

Hub 6.4 mm

Rastermaß 2.54 mm

Länge 33.3 mm

25 Varianten anzeigen

Download Datenblatt Technische Daten

Einzelpreis (€ / Stk.)

3,6176 € *

Sofort verfügbar: 135 Stk.

Gesamtpreis:

3,62 € *

Preisstaffel

Anzahl

Preis pro Einheit*

1 Stk.

3,6176 €

10 Stk.

3,1535 €

100 Stk.

2,9036 €

500 Stk.

2,6775 €

1000 Stk.

2,4395 €

*inkl. MwSt. zzgl. Versandkosten

Zwischenverkauf vorbehalten

Produktbeschreibung

Standard-Prüfstifte mit Tastkopf für Raster 2,54 mm Typ Feinmetall F100/F585.

Für bestückte und unbestückte Leiterplatten, auch für SMD; Herausragehöhe: 8,4 bis 16 mm, Treffgenauigkeit: ±0,08 mm, Temperatur: -20 bis +80 °C, Maximal-Dauerstrom: 5,0 A, typischer Durchgangswiderstand: 30 mOhm, Mantel: Neusilber, vergoldet, Hülse: Neusilber, vergoldet, Durchgangswiderstand: typ. 30 mOhm, Kopfformen: 05 abgesetzter Innenkonus (Tulpe), 06 abges. Waffel, 07 abges. Außensechskant 90°, 10 flexible Nadel, 11 Rundkopf, 12 abges. Rundkopf, 14 abges. Vierfach-Krone, 15 abges. Dreikant, 18 Kegel 30°, 20 abges. Vierfach-Krone mit Flächen, 21 Vierfach-Krone, 33 asymmetrischer Vierkant (Lanze) 38°, 34 abges. starre Nadel 15°, 36 abges. Sechsfach-Krone mit voreilender Innenspitze, 37 abges. Vierfach-Innenkrone, 38 asymmetrischer Vierkant (Lanze) 90°, 43 asymmetrischer Vierkant (Lanze) 90°, 64 abges. Mini-Waffel.

Mit Federkraft 200 cN ±20 % Typ F100.

Maximal-Hub: 6,4 mm, Nenn-Hub: 4,3 mm, Vorspannung: 80 cN, Durchgangswiderstand: typ. 30 mOhm.

Technische Merkmale (Typ, Kolben mit Kopfform, Kopfdurchmesser (Kd), Material, Oberfläche (Lz-Gold ist Langzeitgold für besonders hohe Standzeit)): F100.15B150G200, Prüfstift m. Kopf 15, Kd 1,5 mm, CuBe, Gold.

Technische Daten
