Zweikanal-Lastschalter, ET3176, ETEK Microelectronics

Der ET3176 ist ein Zweikanal-Lastschalter mit gesteuertem Einschalten. Das Bauteil enthält zwei N-Kanal-MOSFETs, die in einem Eingangsspannungsbereich von 0,6 V bis 5,7 V betrieben werden können und einen maximalen Dauerstrom von 6 A pro Kanal unterstützen. Jeder Schalter wird unabhängig über einen Ein- und Ausschalteingang (ON1 und ON2) gesteuert, die direkt mit Niederspannungs-Steuersignalen verbunden werden können. Der ET3176 verfügt über eine thermische Abschaltung, die den Schalter ausschaltet, sobald die Sperrschichttemperatur den Schwellenwert überschreitet.

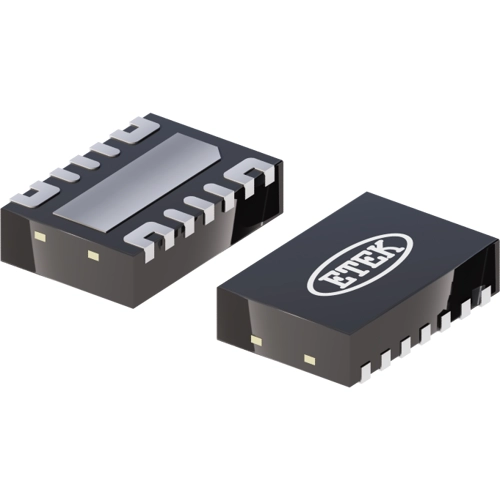

Der Schalter schaltet sich wieder ein, sobald sich die Sperrschichttemperatur in einem sicheren Bereich stabilisiert hat. Der ET3176 bietet zudem einen optionalen integrierten 230-Ω-Lastwiderstand auf dem Chip, der eine schnelle Entladung des Ausgangs beim Ausschalten des Schalters ermöglicht. Der ET3176 ist in einem kleinen DFN14-Gehäuse mit Kühlpad erhältlich, das eine hohe Verlustleistung ermöglicht.

Features

• Konfigurierbare Anstiegszeit
• Thermische Abschaltung
• Schnelle Entleerung (QOD)

Anwendungen

• Ultrabook™ / Notizbücher und Tablet-PCs
• Set-Top-Boxen und Heim-Gateways
• Telekommunikationssysteme und Solid-State-Laufwerke (SSD)
