ET3138 | ETEK Microelectronics

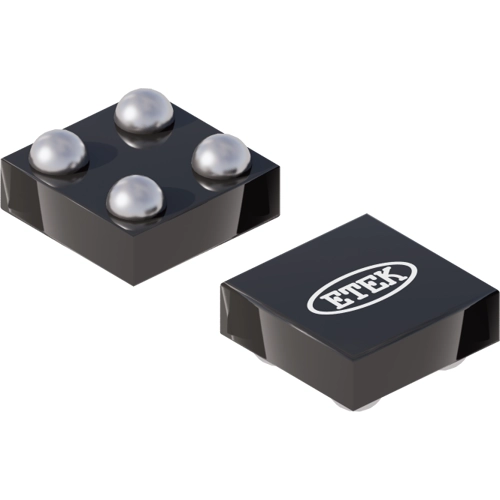

Lastschalter, ET3138, ETEK Microelectronics

Der fortschrittliche Lastmanagement-Schalter ET3138 ist für Anwendungen konzipiert, die eine hochintegrierte Lösung erfordern. Er trennt Lasten, die über eine Gleichstromschiene (< 5,5 V) versorgt werden, und erfüllt dabei strenge Anforderungen an den Ruhestrom. Jeder Schalter besteht aus einem slew-rate-gesteuerten MOSFET-Schalter mit niedriger Impedanz (typ. 40 mΩ) sowie weiteren integrierten analogen Funktionen. Die durch die Anstiegsgeschwindigkeit gesteuerte Einschaltcharakteristik verhindert Einschaltströme und den daraus resultierenden übermäßigen Spannungsabfall auf der Stromschiene. Dieses Bauteil weist einen außergewöhnlich niedrigen Ruhestrom (< 1 μA max) auf, was die Einhaltung der Anforderungen in Anwendungen mit sehr geringer Standby-Leistung erleichtert. Der Eingangsspannungsbereich reicht von 1,2 V bis 5,5 V DC und deckt damit ein breites Spektrum an Anwendungen im Bereich des Energiemanagements für Verbraucher-, optische, medizinische, Speicher-, tragbare und industrielle Geräte ab. Die Schaltsteuerung erfolgt über einen Logikeingang (aktiv HIGH), der direkt mit einem Niederspannungs-Steuersignal/GPIO verbunden werden kann, ohne dass ein externer Pull-Down-Widerstand erforderlich ist.

Anwendungen

• Handys, Tablet-PCs
• Festplatten, Speichermedien und Solid-State-Speicher
• Digitale Spiegelreflexkameras
• GPS- und Navigationsgeräte
• Industrielle Handgeräte und Unternehmensausstattung
