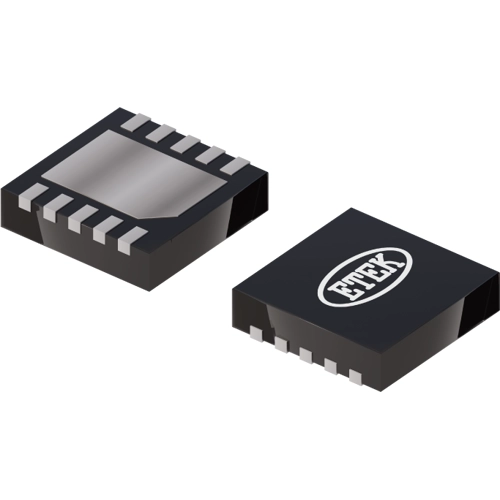

ET20175Y1 | ETEK Microelectronics

Lastschalter, ET20175Y1, ETEK Microelectronics

Der ET20175Y1 ist ein strombegrenzter N-Kanal-MOSFET-Leistungsschalter mit wählbarem Eingangsspannungsbereich und Ausgangsspannungsbegrenzung. Dieser Schalter arbeitet mit Eingangsspannungen von 2,5 V bis 15 V, wobei kurzzeitige Spannungsspitzen bis zu 30 V zulässig sind. Der Schwellenwert für die Strombegrenzung wird über einen Widerstand zwischen SET und Masse eingestellt. Eine integrierte Strombegrenzungsschaltung schützt die Eingangsversorgung vor hohen Strömen, die zu einer Instabilität der Versorgungsspannung führen könnten. Der ET20175Y1 ist zudem gegen thermische Überlastung geschützt, wodurch die Verlustleistung und die Sperrschichttemperatur begrenzt werden. Der Ruhestrom im aktiven Modus beträgt nur 200 µA. Im Abschaltmodus sinkt der Ruhestrom auf 10 µA.

Features

• Programmierbare Strombegrenzung und programmierbare Softstart-Zeit
• Wählbarer Eingangsbereich und Schwellenwert für die Klemmspannung am Ausgang
• Kurzschlussschutz
• Unterspannungsabschaltung
• Schutz vor thermischer Abschaltung und automatische Wiederherstellung

Anwendungen

• Laptops, Desktop-Computer und Netztbooks
• Server-PC, SSD-Festplatte
• LCD-Fernseher und -Monitore
• Set-Top-Boxen
